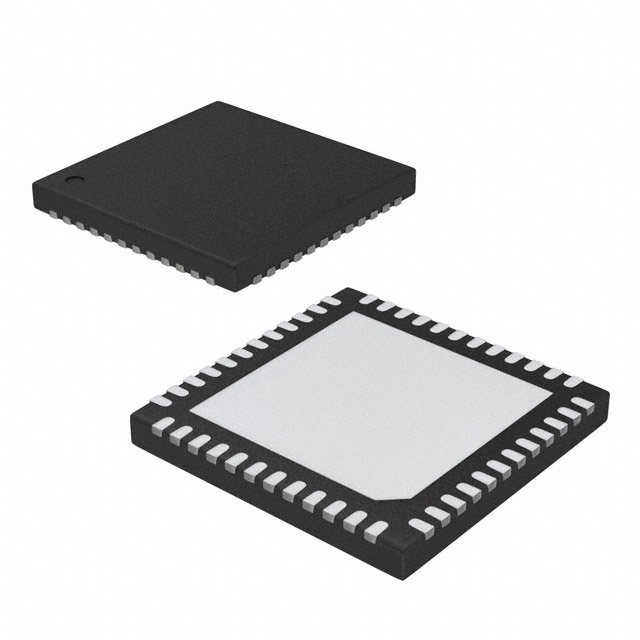

ADN4680EBCPZ

Основные параметры ADN4680EBCPZ:

• Тип: Четырехканальный приемопередатчик M-LVDS (Multipoint Low-Voltage Differential Signaling).
• Скорость передачи данных: До 250 Мбит/с.
• Количество каналов: 4 (QUAD).
• Напряжение питания: Обычно 3.3 В (может варьироваться, требуется уточнение по полному партномеру).
• Интерфейс: M-LVDS, совместимый со стандартами TIA/EIA-899.
• Особенности: Высокая помехоустойчивость, низкое энергопотребление, поддержка многоточечных и многодроповых конфигураций.

Плюсы:

• Высокая скорость передачи данных, подходящая для многих современных приложений.
• Многоточечная поддержка позволяет подключать несколько устройств к одной шине, упрощая архитектуру системы.
• Низкое дифференциальное напряжение снижает энергопотребление и электромагнитные помехи (EMI).
• Высокая помехоустойчивость, что критично в промышленных и шумных средах.
• Четыре канала в одном корпусе экономят место на печатной плате и упрощают разводку.
• Поддержка горячей замены (Hot Swap) для некоторых версий (требует уточнения по полному партномеру).

Минусы:

• M-LVDS менее распространен, чем RS-485 или LVDS, что может усложнить выбор других компонентов.
• Требует тщательной трассировки печатной платы для поддержания целостности сигнала на высоких скоростях.
• Может быть дороже по сравнению с менее производительными или одноканальными решениями.
• Наличие четырех каналов может быть избыточным для простых двухточечных соединений.

Общее назначение:

ADN4680EBCPZ предназначен для высокоскоростной передачи данных по длинным кабелям или в многоточечных сетях. Он используется для обеспечения надежной и быстрой связи между различными компонентами системы, особенно там, где важны низкие задержки, высокая пропускная способность и устойчивость к шумам. M-LVDS является развитием LVDS, оптимизированным для работы в многоточечных и многодроповых конфигурациях.

В каких устройствах применяется:

• Промышленные системы автоматизации и управления: Для связи между контроллерами, датчиками и исполнительными механизмами.
• Телекоммуникационное оборудование: В базовых станциях, маршрутизаторах, коммутаторах для внутренних высокоскоростных соединений.
• Медицинское оборудование: В устройствах обработки изображений, мониторинга пациентов, где требуется быстрая и надежная передача данных.
• Оборудование для тестирования и измерений: Внутри приборов для передачи данных между модулями.
• Системы видеонаблюдения: Для передачи видеосигналов на большие расстояния.
• Высокопроизводительные вычислительные системы: Для межплатных соединений или связи между чипами.
