Каталог
Изоляторы
Цифровые изоляторы
ADUM242E1BRIZ
  • В избранное
  • В сравнение
ADUM242E1BRIZ

ADUM242E1BRIZ

ADUM242E1BRIZ
;
ADUM242E1BRIZ

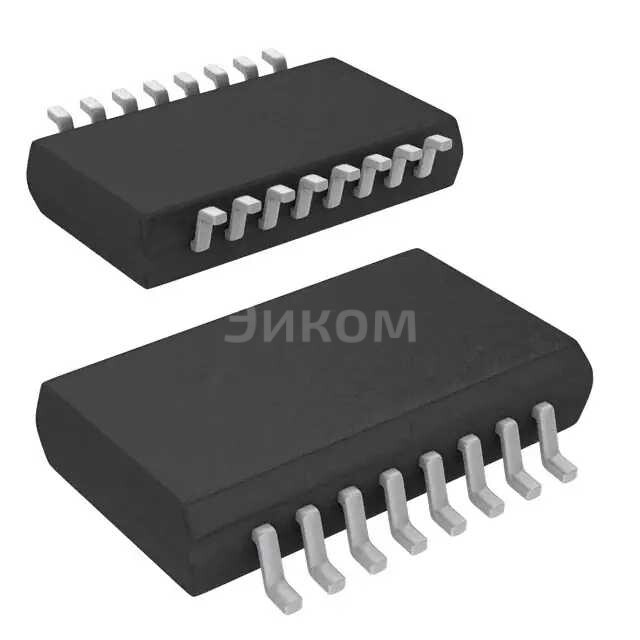

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Analog Devices Inc.
  • Артикул:
    ADUM242E1BRIZ
  • Описание:
    IC,ROBUST QUAD ISO 2:2 CHВсе характеристики

Минимальная цена ADUM242E1BRIZ при покупке от 1 шт 923.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ADUM242E1BRIZ с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ADUM242E1BRIZ

ADUM242E1BRIZ — это интегральный каскадный изолированный усилитель от компании Analog Devices Inc. Он предназначен для обеспечения надежной электрической изоляции между двумя схемами при одновременном передаче данных или сигналов.

  • Основные параметры:
    • Количество каналов: 4 (2:2)
    • Тип изоляции: цифровая
    • Частота передачи данных: до 50 МГц
    • Максимальное напряжение питания: VDD = 3.3 В; VSS = GND
    • Изоляционное сопротивление: >15 ГОм
    • Минимальное время переключения: 10 нс
  • Плюсы:
    • Высокая надежность изоляции
    • Широкий диапазон частот передачи данных
    • Устойчивость к электромагнитному шуму
    • Низкий энергопотребление
    • Простота использования и подключения
  • Минусы:
    • Стоимость относительно высокая по сравнению с неизолированными решениями
    • Необходимость учета требований к изоляции при проектировании
  • Общее назначение:
    • Передача данных и сигналов между изолированными схемами
    • Защита от взаимного воздействия высоковольтных и низковольтных схем
    • Обеспечение безопасности в промышленных и медицинских устройствах
  • В каких устройствах применяется:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Медицинское оборудование
    • Системы мониторинга и контроля
    • Устройства связи и коммуникаций
Выбрано: Показать

Характеристики ADUM242E1BRIZ

  • Package
    Tube
  • Технология
    Magnetic Coupling
  • Тип
    General Purpose
  • Гальваническая развязка питания
    No
  • Количество каналов
    4
  • Входы - Сторона 1/Сторона 2
    2/2
  • Тип канала
    Unidirectional
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    75kV/µs
  • Скорость передачи данных
    150Mbps
  • Задержка распространения tpLH / tpHL (Макс)
    13ns, 13ns
  • Искажение длительности импульса (Макс)
    3ns
  • Время нарастания / Время затухания (Номинальное)
    2.5ns, 2.5ns
  • Напряжение питания
    1.7V ~ 5.5V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    16-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    16-SOIC
  • Base Product Number
    ADUM242

Техническая документация

 ADUM242E1BRIZ.pdf
pdf. 0 kb
  • 3861 шт
    3-6 недель
  • Количество
    Цена
  • 1
    923 ₽
  • 10
    606 ₽
  • 37
    494 ₽
  • 111
    425 ₽
  • 259
    410 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Analog Devices Inc.
  • Артикул:
    ADUM242E1BRIZ
  • Описание:
    IC,ROBUST QUAD ISO 2:2 CHВсе характеристики

Минимальная цена ADUM242E1BRIZ при покупке от 1 шт 923.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ADUM242E1BRIZ с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ADUM242E1BRIZ

ADUM242E1BRIZ — это интегральный каскадный изолированный усилитель от компании Analog Devices Inc. Он предназначен для обеспечения надежной электрической изоляции между двумя схемами при одновременном передаче данных или сигналов.

  • Основные параметры:
    • Количество каналов: 4 (2:2)
    • Тип изоляции: цифровая
    • Частота передачи данных: до 50 МГц
    • Максимальное напряжение питания: VDD = 3.3 В; VSS = GND
    • Изоляционное сопротивление: >15 ГОм
    • Минимальное время переключения: 10 нс
  • Плюсы:
    • Высокая надежность изоляции
    • Широкий диапазон частот передачи данных
    • Устойчивость к электромагнитному шуму
    • Низкий энергопотребление
    • Простота использования и подключения
  • Минусы:
    • Стоимость относительно высокая по сравнению с неизолированными решениями
    • Необходимость учета требований к изоляции при проектировании
  • Общее назначение:
    • Передача данных и сигналов между изолированными схемами
    • Защита от взаимного воздействия высоковольтных и низковольтных схем
    • Обеспечение безопасности в промышленных и медицинских устройствах
  • В каких устройствах применяется:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Медицинское оборудование
    • Системы мониторинга и контроля
    • Устройства связи и коммуникаций
Выбрано: Показать

Характеристики ADUM242E1BRIZ

  • Package
    Tube
  • Технология
    Magnetic Coupling
  • Тип
    General Purpose
  • Гальваническая развязка питания
    No
  • Количество каналов
    4
  • Входы - Сторона 1/Сторона 2
    2/2
  • Тип канала
    Unidirectional
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    75kV/µs
  • Скорость передачи данных
    150Mbps
  • Задержка распространения tpLH / tpHL (Макс)
    13ns, 13ns
  • Искажение длительности импульса (Макс)
    3ns
  • Время нарастания / Время затухания (Номинальное)
    2.5ns, 2.5ns
  • Напряжение питания
    1.7V ~ 5.5V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    16-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    16-SOIC
  • Base Product Number
    ADUM242

Техническая документация

 ADUM242E1BRIZ.pdf
pdf. 0 kb
