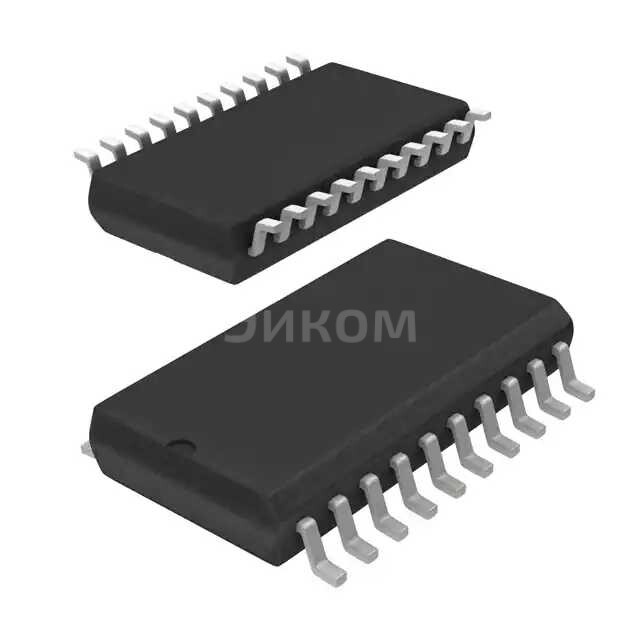

ADUM4154BRIZ

ADUM4154BRIZ

ADUM4154BRIZ
;
ADUM4154BRIZ

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена ADUM4154BRIZ при покупке от 1 шт 2872.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ADUM4154BRIZ с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ADUM4154BRIZ

ADUM4154BRIZ Analog Devices DGT ISOL 5000VRMS 4CH SPI 20SOIC — это устройство изолированного цифрового интерфейса от компании Analog Devices. Основные параметры и характеристики:

  • Изоляция: 5000 Вмс
  • Количество каналов: 4
  • Интерфейс: SPI (Serial Peripheral Interface)
  • Пакет: 20SOIC (Surface Mount Outline Package)

Плюсы:

  • Высокая изоляция, обеспечивающая безопасность в применениях с высоким напряжением
  • Многоканальный формат позволяет использовать одно устройство для нескольких SPI интерфейсов
  • Малый размер пакета обеспечивает компактное размещение на печатной плате

Минусы:

  • Стоимость может быть выше по сравнению с неизолированными аналогами
  • Требует дополнительных мер для обеспечения надежности изоляции

Общее назначение: Устройство используется для создания изолированных цифровых интерфейсов в различных приложениях, где требуется высокий уровень изоляции между различными частями системы. Оно широко применяется в:

  • Промышленном оборудовании
  • Автомобильной электронике
  • Медицинской технике
  • Энергетических системах
  • Коммуникационных системах
Выбрано: Показать

Характеристики ADUM4154BRIZ

  • Package
    Tube
  • Технология
    Magnetic Coupling
  • Тип
    SPI
  • Гальваническая развязка питания
    No
  • Количество каналов
    4
  • Входы - Сторона 1/Сторона 2
    3/1
  • Тип канала
    Unidirectional
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    25kV/µs
  • Скорость передачи данных
    34Mbps
  • Задержка распространения tpLH / tpHL (Макс)
    14ns, 14ns
  • Искажение длительности импульса (Макс)
    2ns
  • Время нарастания / Время затухания (Номинальное)
    2.5ns, 2.5ns
  • Напряжение питания
    3V ~ 5.5V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    20-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    20-SOIC-IC
  • Base Product Number
    ADUM4154

Техническая документация

ADUM4154BRIZ.pdf
pdf. 0 kb
  • 125 шт
    3-6 недель
  • Количество
    Цена
  • 1
    2 872 ₽
  • 10
    2 255 ₽
  • 25
    2 161 ₽
  • 93
    1 903 ₽
  • 279
    1 811 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена ADUM4154BRIZ при покупке от 1 шт 2872.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ADUM4154BRIZ с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ADUM4154BRIZ

ADUM4154BRIZ Analog Devices DGT ISOL 5000VRMS 4CH SPI 20SOIC — это устройство изолированного цифрового интерфейса от компании Analog Devices. Основные параметры и характеристики:

  • Изоляция: 5000 Вмс
  • Количество каналов: 4
  • Интерфейс: SPI (Serial Peripheral Interface)
  • Пакет: 20SOIC (Surface Mount Outline Package)

Плюсы:

  • Высокая изоляция, обеспечивающая безопасность в применениях с высоким напряжением
  • Многоканальный формат позволяет использовать одно устройство для нескольких SPI интерфейсов
  • Малый размер пакета обеспечивает компактное размещение на печатной плате

Минусы:

  • Стоимость может быть выше по сравнению с неизолированными аналогами
  • Требует дополнительных мер для обеспечения надежности изоляции

Общее назначение: Устройство используется для создания изолированных цифровых интерфейсов в различных приложениях, где требуется высокий уровень изоляции между различными частями системы. Оно широко применяется в:

  • Промышленном оборудовании
  • Автомобильной электронике
  • Медицинской технике
  • Энергетических системах
  • Коммуникационных системах
Выбрано: Показать

Характеристики ADUM4154BRIZ

  • Package
    Tube
  • Технология
    Magnetic Coupling
  • Тип
    SPI
  • Гальваническая развязка питания
    No
  • Количество каналов
    4
  • Входы - Сторона 1/Сторона 2
    3/1
  • Тип канала
    Unidirectional
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    25kV/µs
  • Скорость передачи данных
    34Mbps
  • Задержка распространения tpLH / tpHL (Макс)
    14ns, 14ns
  • Искажение длительности импульса (Макс)
    2ns
  • Время нарастания / Время затухания (Номинальное)
    2.5ns, 2.5ns
  • Напряжение питания
    3V ~ 5.5V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    20-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    20-SOIC-IC
  • Base Product Number
    ADUM4154

Техническая документация

ADUM4154BRIZ.pdf
pdf. 0 kb
