Каталог
Реле электромагнитные
Сигнальные реле, до 2 А
AGN200S03
  • В избранное
  • В сравнение

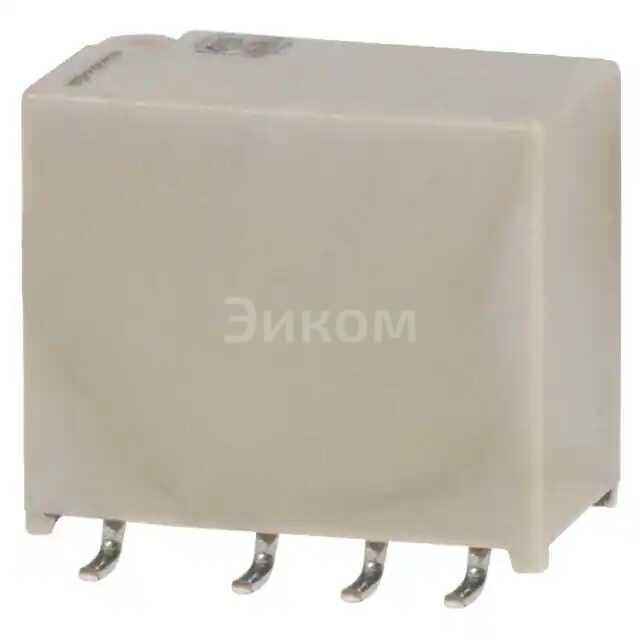

AGN200S03

AGN200S03

AGN200S03
;
AGN200S03

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Panasonic Electric Works
  • Артикул:
    AGN200S03
  • Описание:
    RELAY TELECOM DPDT 1A 3VDCВсе характеристики

Минимальная цена AGN200S03 при покупке от 1 шт 1132.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить AGN200S03 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание AGN200S03

AGN200S03 Panasonic Electric Works RELAY TELECOM DPDT 1A 3VDC — это двойной переключатель релейного типа для телекоммуникационных устройств. Давайте рассмотрим основные параметры, плюсы и минусы, а также общее назначение и области применения.

  • Основные параметры:
    • Тип: DPDT (Double Pole Double Throw)
    • Рейтинг: 1A
    • Напряжение питания: 3VDC
  • Плюсы:
    • Высокая надежность и долговечность
    • Малый размер и компактность
    • Устойчивость к электромагнитному шуму
    • Двухполюсный и двухпереключающийся дизайн обеспечивает точное управление сигналами
  • Минусы:
    • Требует постоянного подключения напряжения питания
    • Могут быть ограничения по рабочему температурному диапазону
  • Общее назначение:
    • Переключение сигналов в телекоммуникационных устройствах
    • Автоматическое управление и защита систем
    • Изоляция и схемотехническая развязка в различных приборах
  • Области применения:
    • Системы телефонии и голосовой связи
    • Автоматические системы управления
    • Коммутационные узлы и сети
    • Защитные устройства и системы безопасности
Выбрано: Показать

Характеристики AGN200S03

  • Package
    Tube
  • Вид монтажа
    Surface Mount
  • Напряжение обмотки
    3VDC
  • Форма контактов
    DPDT (2 Form C)
  • допустимая токовая нагрузка на контактах
    1 A
  • Напряжение переключения
    125VAC, 110VDC - Max
  • Ток обмотки
    46.7 mA
  • Тип обмотки
    Non Latching
  • Тип выводов
    Gull Wing
  • Must Operate Voltage
    2.25 VDC
  • Must Release Voltage
    0.3 VDC
  • Время срабатывания
    4 ms
  • Время выключения
    4 ms
  • Рабочая температура
    -40°C ~ 85°C
  • Материал контактов
    Silver Palladium (AgPd), Gold (Au)
  • Тип реле
    Telecom
  • Сопротивление катушки
    64.2 Ohms
  • Base Product Number
    AGN200

Техническая документация

 AGN200S03.pdf
pdf. 0 kb
  • 100 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 132 ₽
  • 10
    1 009 ₽
  • 25
    964 ₽
  • 50
    931 ₽
  • 100
    899 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Panasonic Electric Works
  • Артикул:
    AGN200S03
  • Описание:
    RELAY TELECOM DPDT 1A 3VDCВсе характеристики

Минимальная цена AGN200S03 при покупке от 1 шт 1132.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить AGN200S03 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание AGN200S03

AGN200S03 Panasonic Electric Works RELAY TELECOM DPDT 1A 3VDC — это двойной переключатель релейного типа для телекоммуникационных устройств. Давайте рассмотрим основные параметры, плюсы и минусы, а также общее назначение и области применения.

  • Основные параметры:
    • Тип: DPDT (Double Pole Double Throw)
    • Рейтинг: 1A
    • Напряжение питания: 3VDC
  • Плюсы:
    • Высокая надежность и долговечность
    • Малый размер и компактность
    • Устойчивость к электромагнитному шуму
    • Двухполюсный и двухпереключающийся дизайн обеспечивает точное управление сигналами
  • Минусы:
    • Требует постоянного подключения напряжения питания
    • Могут быть ограничения по рабочему температурному диапазону
  • Общее назначение:
    • Переключение сигналов в телекоммуникационных устройствах
    • Автоматическое управление и защита систем
    • Изоляция и схемотехническая развязка в различных приборах
  • Области применения:
    • Системы телефонии и голосовой связи
    • Автоматические системы управления
    • Коммутационные узлы и сети
    • Защитные устройства и системы безопасности
Выбрано: Показать

Характеристики AGN200S03

  • Package
    Tube
  • Вид монтажа
    Surface Mount
  • Напряжение обмотки
    3VDC
  • Форма контактов
    DPDT (2 Form C)
  • допустимая токовая нагрузка на контактах
    1 A
  • Напряжение переключения
    125VAC, 110VDC - Max
  • Ток обмотки
    46.7 mA
  • Тип обмотки
    Non Latching
  • Тип выводов
    Gull Wing
  • Must Operate Voltage
    2.25 VDC
  • Must Release Voltage
    0.3 VDC
  • Время срабатывания
    4 ms
  • Время выключения
    4 ms
  • Рабочая температура
    -40°C ~ 85°C
  • Материал контактов
    Silver Palladium (AgPd), Gold (Au)
  • Тип реле
    Telecom
  • Сопротивление катушки
    64.2 Ohms
  • Base Product Number
    AGN200

Техническая документация

 AGN200S03.pdf
pdf. 0 kb
