Каталог
Сенсоры, Датчики
Датчики магнетические - Эффект Холла, цифровые переключатели)

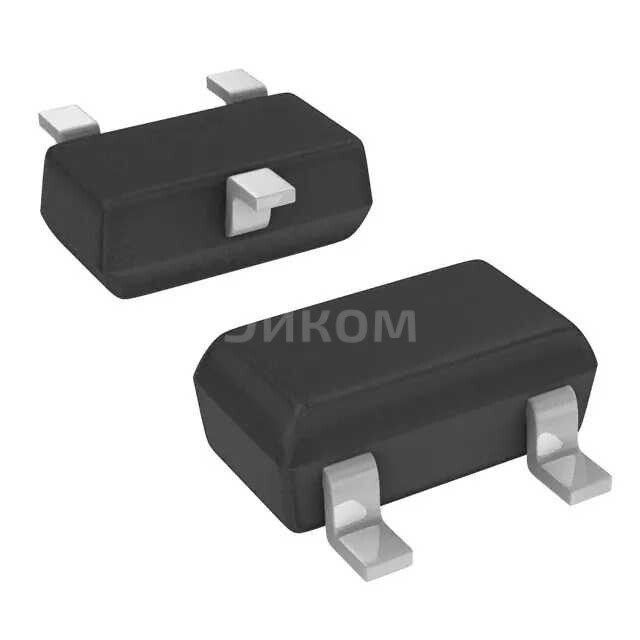

AH182-WG-7
  • В избранное
  • В сравнение
AH182-WG-7

AH182-WG-7

AH182-WG-7
;
AH182-WG-7

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Diodes Incorporated
  • Артикул:
    AH182-WG-7
  • Описание:
    MAGNETIC SWITCH UNIPOLAR SC59-3Все характеристики

Минимальная цена AH182-WG-7 при покупке от 1 шт 172.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить AH182-WG-7 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание AH182-WG-7

AH182-WG-7 Diodes Incorporated MAGNETIC SWITCH UNIPOLAR SC59-3 — это магнитный переключатель, используемый для контроля положения или срабатывания в ответ на присутствие магнитного поля. Давайте рассмотрим основные параметры, плюсы и минусы, а также область применения этого устройства.

  • Основные параметры:
    • Тип: Униполярный магнитный переключатель
    • Марка: SC59-3
    • Производитель: Diodes Incorporated
    • Сопротивление: ~10 МОм (вне поля)
    • Размеры: 12,7 мм × 12,7 мм × 4,7 мм
    • Количество контактов: 2
    • Ток пропускания: до 100 мА
  • Плюсы:
    • Высокая надежность и долговечность
    • Нетребовательность к внешнему магниту
    • Простота в установке и использовании
    • Устойчивость к механическим нагрузкам
  • Минусы:
    • Необходимость постоянного магнитного поля для работы
    • Могут возникать ошибки из-за близости других магнитных объектов
  • Общее назначение:
    • Контроль положения механизмов
    • Автоматическое управление электрическими цепями
    • Отслеживание наличия/отсутствия предмета
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Игровые приставки и контроллеры
    • Домашние приборы и бытовую технику
    • Медицинское оборудование
Выбрано: Показать

Характеристики AH182-WG-7

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Функции
    Unipolar Switch
  • Технология
    Hall Effect
  • Поляризация
    North Pole
  • Диапазон чувствительности
    -6mT Trip, 1mT Release
  • Условие испытаний
    25°C
  • Напряжение питания
    2.5V ~ 5.5V
  • Ток питания (макс)
    10µA
  • Выходной ток (Макс)
    10mA
  • Тип выходного сигнала
    Open Drain
  • Рабочая температура
    -40°C ~ 85°C (TA)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    SC-59-3
  • Корпус
    TO-236-3, SC-59, SOT-23-3
  • Base Product Number
    AH182

Техническая документация

 AH182-WG-7.pdf
pdf. 0 kb
  • 57675 шт
    3-6 недель
  • Количество
    Цена
  • 1
    172 ₽
  • 10
    143 ₽
  • 50
    128 ₽
  • 500
    111 ₽
  • 3000
    100 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Diodes Incorporated
  • Артикул:
    AH182-WG-7
  • Описание:
    MAGNETIC SWITCH UNIPOLAR SC59-3Все характеристики

Минимальная цена AH182-WG-7 при покупке от 1 шт 172.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить AH182-WG-7 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание AH182-WG-7

AH182-WG-7 Diodes Incorporated MAGNETIC SWITCH UNIPOLAR SC59-3 — это магнитный переключатель, используемый для контроля положения или срабатывания в ответ на присутствие магнитного поля. Давайте рассмотрим основные параметры, плюсы и минусы, а также область применения этого устройства.

  • Основные параметры:
    • Тип: Униполярный магнитный переключатель
    • Марка: SC59-3
    • Производитель: Diodes Incorporated
    • Сопротивление: ~10 МОм (вне поля)
    • Размеры: 12,7 мм × 12,7 мм × 4,7 мм
    • Количество контактов: 2
    • Ток пропускания: до 100 мА
  • Плюсы:
    • Высокая надежность и долговечность
    • Нетребовательность к внешнему магниту
    • Простота в установке и использовании
    • Устойчивость к механическим нагрузкам
  • Минусы:
    • Необходимость постоянного магнитного поля для работы
    • Могут возникать ошибки из-за близости других магнитных объектов
  • Общее назначение:
    • Контроль положения механизмов
    • Автоматическое управление электрическими цепями
    • Отслеживание наличия/отсутствия предмета
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Игровые приставки и контроллеры
    • Домашние приборы и бытовую технику
    • Медицинское оборудование
Выбрано: Показать

Характеристики AH182-WG-7

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Функции
    Unipolar Switch
  • Технология
    Hall Effect
  • Поляризация
    North Pole
  • Диапазон чувствительности
    -6mT Trip, 1mT Release
  • Условие испытаний
    25°C
  • Напряжение питания
    2.5V ~ 5.5V
  • Ток питания (макс)
    10µA
  • Выходной ток (Макс)
    10mA
  • Тип выходного сигнала
    Open Drain
  • Рабочая температура
    -40°C ~ 85°C (TA)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    SC-59-3
  • Корпус
    TO-236-3, SC-59, SOT-23-3
  • Base Product Number
    AH182

Техническая документация

 AH182-WG-7.pdf
pdf. 0 kb
