Каталог
Компоненты RF/IF и RFID
ВЧ антенны
ANT-W63WS4-SMA
  • В избранное
ANT-W63WS4-SMA

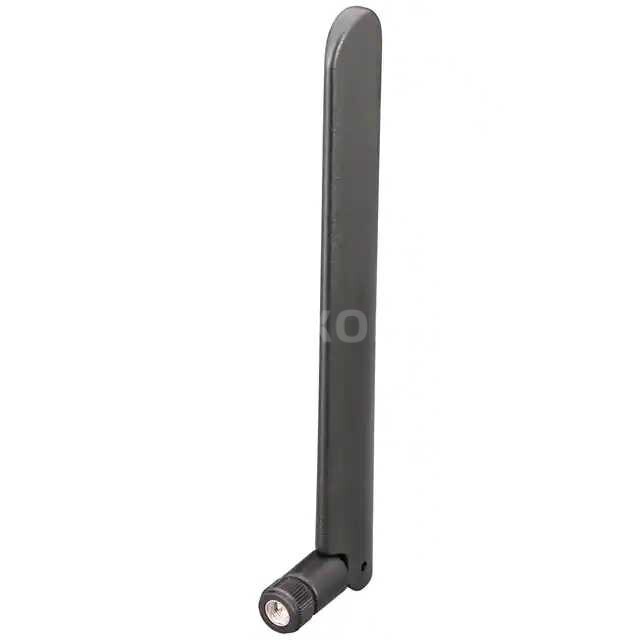

ANT-W63WS4-SMA антенна ВЧ, 2.4/5/6ГГц, 10 Вт, SMA Male

  • В избранное
ANT-W63WS4-SMA
ANT-W63WS4-SMA

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity Linx
  • Артикул:
    ANT-W63WS4-SMA
  • Описание:
    ВЧ-антенна: частота (несущая/полоса) 2,4425 ГГц, 5,5 ГГц, 6,525 ГГц, монтаж на разъём, частотная группа УВЧ (2 ГГц ~ 3 ГГц), СВЧ (f > 4 ГГц)Все характеристики

Стоимость зависит от количества электронных компонентов. Минимальная цена 1 445 ₽/шт, купить ANT-W63WS4-SMA с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • 3 шт
    3-6 недель

1 шт. по 1 ₽/шт

0 ₽

  • Количество
    Цена с НДС
  • 1
    1 445 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
Доставка

Характеристики

  • ВЧ-стандарты
    802.15.4, Bluetooth, General ISM, WiFi
  • Частотная группа
    UHF (2GHz ~ 3GHz), SHF (f > 4GHz)
  • Частота (Несущая/Полоса)
    2.4425GHz, 5.5GHz, 6.525GHz
  • Частотный диапазон
    2.4GHz ~ 2.485GHz, 5.15GHz ~ 5.85GHz, 5.925GHz ~ 7.125GHz
  • Тип антены
    Blade, Tilt
  • Число полос
    3
  • коэффициент стоячей волны по напряжению (VSWR)
    1.2, 1.6, 1.8
  • Усиление
    2.6dBi, 5.5dBi, 5.5dBi
  • Рассеивание мощности
    10 W
  • Тип вывода
    SMA Male
  • Вид монтажа
    Connector Mount
  • Высота (Макс)
    7.071" (179.60mm)
  • Применение
    802.11, 802.15.4, Bluetooth, U-NII, Wi-Fi 4, Wi-Fi 5, Wi-Fi 6, Wi-Fi 6E, Zigbee
  • Base Product Number
    ANT-W63

Техническая документация

 Техническая информация
pdf. 0 kb

Описание

ANT-W63WS4-SMA TE Connectivity Linx RF ANT 2.4/5/6GHZ WIFI6 TILT SMA - это внешняя двухдиапазонная (2.4/5/6 ГГц) антенна Wi-Fi 6 с наклонным шарниром и разъемом SMA.

  • Основные параметры:
    • Диапазоны частот: 2.4 ГГц, 5 ГГц, 6 ГГц (поддержка Wi-Fi 6/6E).
    • Тип разъема: SMA (обычно SMA Male, для подключения к устройствам с SMA Female).
    • Тип антенны: Дипольная, внешняя, с наклонным шарниром (Tilt).
    • Коэффициент усиления: Варьируется в зависимости от диапазона, но обычно находится в диапазоне 2-5 dBi для таких антенн.
    • Поляризация: Линейная.
    • Импеданс: 50 Ом.
  • Плюсы:
    • Поддержка Wi-Fi 6/6E: Обеспечивает работу в новом диапазоне 6 ГГц, что важно для высокоскоростных и малозагруженных беспроводных сетей.
    • Трёхдиапазонность: Совместимость с 2.4 ГГц, 5 ГГц и 6 ГГц обеспечивает широкую функциональность и обратную совместимость.
    • Наклонный шарнир (Tilt): Позволяет регулировать угол наклона антенны для оптимизации приема/передачи сигнала.
    • Разъем SMA: Стандартный и широко используемый разъем, обеспечивающий легкую замену и совместимость.
    • Улучшение сигнала: Внешние антенны часто обеспечивают лучшее усиление и покрытие по сравнению с внутренними антеннами устройств.
    • Простота установки: Легко устанавливается путем накручивания на соответствующий разъем.
  • Минусы:
    • Физический размер: Внешняя антенна занимает больше места по сравнению с интегрированными решениями.
    • Эстетика: Может быть менее эстетичной, чем встроенные антенны, особенно на компактных устройствах.
    • Уязвимость: Внешняя антенна более подвержена механическим повреждениям.
    • Зависимость от расположения: Эффективность сильно зависит от правильного размещения и ориентации.
  • Общее назначение:

    Улучшение качества и дальности беспроводной связи Wi-Fi в устройствах, работающих по стандартам Wi-Fi 6/6E, а также предыдущим стандартам (Wi-Fi 5, Wi-Fi 4). Она предназначена для замены штатных антенн с низким усилением или для добавления внешних антенн в устройства, где они отсутствуют, для обеспечения более стабильного и быстрого соединения.

  • В каких устройствах применяется:
    • Беспроводные маршрутизаторы (роутеры) и точки доступа Wi-Fi 6/6E.
    • Сетевые карты Wi-Fi (PCIe, USB) для компьютеров и ноутбуков.
    • Промышленные встраиваемые системы и IoT-устройства, требующие надежной беспроводной связи.
    • Медиаплееры и смарт-телевизоры с поддержкой Wi-Fi.
    • Телекоммуникационное оборудование.
    • Различные устройства, где требуется внешняя антенна для Wi-Fi связи.

Альтернативные маркировки

  • 343-ANT-W63WS4-SMA
