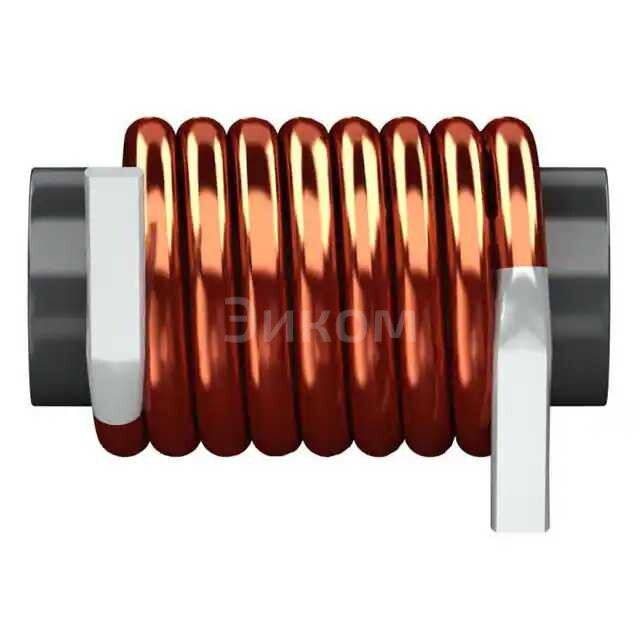

Основные параметры:
- Индуктивность: 3.3 мкГн (3.3uH)
- Номинальный ток: 10 А (10A)
- Тип: Общий режим (CMC - Common Mode Choke)
- Количество линий: 1 (1LN) - это может означать одну обмотку или одну линию фильтрации, но для CMC обычно подразумевается фильтрация двух линий, и "1LN" может быть сокращением для "1 Line Pair" или просто частью обозначения серии. Более вероятный вариант - это дроссель общего режима с одной обмоткой на сердечнике, фильтрующий две линии (например, фаза и нейтраль).
- Тип монтажа: Сквозное отверстие (TH - Through-Hole)
- Производитель: EPCOS / TDK
- Серия: B82116B2625A010 (это полный номер детали, который включает в себя серию B82116B)
Плюсы:
- Эффективное подавление синфазных помех: Общий режим дросселя специально разработан для подавления шумов, которые присутствуют на обеих линиях одновременно (например, на фазе и нейтрали или на двух линиях передачи данных) относительно земли.
- Высокий номинальный ток: 10 А позволяет использовать его в мощных приложениях.
- Компактный размер: Для такой индуктивности и тока, дроссели общего режима TDK/EPCOS обычно имеют оптимизированные размеры.
- Надежность: Продукция TDK/EPCOS известна своим качеством и долговечностью.
- Простота монтажа: Сквозное отверстие (TH) облегчает ручную пайку и обеспечивает механическую прочность.
Минусы:
- Неэффективен против дифференциальных помех: Дроссель общего режима не подавляет помехи, которые присутствуют между линиями (дифференциальные помехи). Для этого могут потребоваться дополнительные фильтры.
- Занимает место на печатной плате: По сравнению с компонентами для поверхностного монтажа (SMD), сквозные компоненты занимают больше места и требуют отверстий в плате.
- Может быть дороже, чем простые дроссели: Из-за специфики конструкции и материалов, дроссели общего режима могут быть дороже, чем обычные индуктивности.
Общее назначение:
Основное назначение дросселей общего режима (CMC) заключается в фильтрации электромагнитных помех (EMI), особенно синфазных шумов, которые могут распространяться по линиям питания или передачи данных. Они предотвращают как излучение помех из устройства, так и проникновение внешних помех в устройство, тем самым улучшая электромагнитную совместимость (EMC) системы.
В каких устройствах применяется:
- Импульсные источники питания (SMPS): Для подавления шумов, генерируемых высокочастотным переключением.
- Преобразователи частоты и инверторы: В промышленных приводах для фильтрации шумов, создаваемых ШИМ-модуляцией.
- Бытовая электроника: В телевизорах, аудиосистемах, компьютерах для уменьшения помех, передаваемых по сети питания.
- Телекоммуникационное оборудование: В сетевых устройствах, модемах, маршрутизаторах для фильтрации шумов на линиях передачи данных.
- Автомобильная электроника: В системах управления двигателем, информационно-развлекательных системах для подавления помех в бортовой сети.
- Медицинское оборудование: Где требуется высокая чистота питания и минимальный уровень помех.
- Промышленная автоматизация: В контроллерах, датчиках, исполнительных механизмах для обеспечения стабильной работы в условиях электромагнитных помех.
