Каталог
Трансформаторы
Токочувствительные трансформаторы

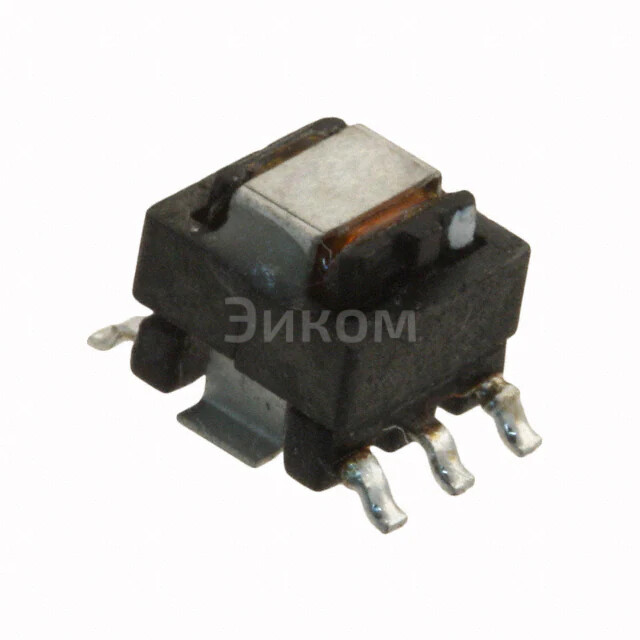

B82801B0925A200
  • В избранное
  • В сравнение
B82801B0925A200

B82801B0925A200

B82801B0925A200
;
B82801B0925A200

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    EPCOS - TDK Electronics
  • Артикул:
    B82801B0925A200
  • Описание:
    Трансформатор: CURR SENSE XFMR 1:200 20A SMDВсе характеристики

Минимальная цена B82801B0925A200 при покупке от 1 шт 428.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить B82801B0925A200 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание B82801B0925A200

Описание:

  • Маркировка: B82801B0925A200
  • Производитель: EPCOS - TDK Electronics
  • Тип: Трансформатор для измерения тока (CURR SENSE XFMR)
  • Отношение трансформации: 1:200
  • Разрядная способность: 20A
  • Форм-фактор: SMD (Surface Mount Device)

Основные параметры:

  • Отношение трансформации: 1:200 — позволяет преобразовать ток до 20A в напряжение с низким уровнем.
  • Разрядная способность: 20A — максимальный ток, который трансформатор может обрабатывать без ущерба для себя.
  • Форм-фактор SMD: удобен для монтажа на печатных платах.

Плюсы:

  • Малый размер и легкий вес благодаря SMD-технологии.
  • Высокая точность измерений.
  • Устойчивость к вибрациям и перегреву.
  • Экономичное использование места на плате.

Минусы:

  • Необходимо соблюдать правильную установку и защиту от перегрузок.
  • Требуется дополнительное оборудование для измерения напряжения.
  • Возможны проблемы при работе с высокими частотами.

Общее назначение:

  • Измерение тока в электрических цепях.
  • Защита от перегрузок и короткого замыкания.
  • Управление электронными устройствами и системами.

В каких устройствах применяется:

  • Автомобильные системы управления двигателем.
  • Инверторы и преобразователи напряжения.
  • Электропитание и защитные системы.
  • Измерительные приборы и датчики.
  • Промышленное оборудование и автоматизация.
Выбрано: Показать

Характеристики B82801B0925A200

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Частотный диапазон
    50kHz ~ 1MHz
  • Тип
    Invasive
  • Current Rating (Amps)
    20 A
  • Индуктивность
    8 mH
  • ET (Volt-Time)
    100VµS
  • Размер
    1:200
  • Сопротивление по постоянному току (DCR)
    0.6mOhm Primary, 33.24Ohm Secondary
  • Вид монтажа
    Surface Mount
  • Размеры
    0.280" L x 0.320" W (7.11mm x 8.13mm)
  • Высота (Максимум)
    0.200" (5.08mm)
  • Тип выводов
    Gull Wing

Техническая документация

 B82801B0925A200.pdf
pdf. 0 kb
  • 280 шт
    3-6 недель
  • Количество
    Цена
  • 1
    428 ₽
  • 10
    352 ₽
  • 25
    326 ₽
  • 50
    307 ₽
  • 100
    290 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    EPCOS - TDK Electronics
  • Артикул:
    B82801B0925A200
  • Описание:
    Трансформатор: CURR SENSE XFMR 1:200 20A SMDВсе характеристики

Минимальная цена B82801B0925A200 при покупке от 1 шт 428.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить B82801B0925A200 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание B82801B0925A200

Описание:

  • Маркировка: B82801B0925A200
  • Производитель: EPCOS - TDK Electronics
  • Тип: Трансформатор для измерения тока (CURR SENSE XFMR)
  • Отношение трансформации: 1:200
  • Разрядная способность: 20A
  • Форм-фактор: SMD (Surface Mount Device)

Основные параметры:

  • Отношение трансформации: 1:200 — позволяет преобразовать ток до 20A в напряжение с низким уровнем.
  • Разрядная способность: 20A — максимальный ток, который трансформатор может обрабатывать без ущерба для себя.
  • Форм-фактор SMD: удобен для монтажа на печатных платах.

Плюсы:

  • Малый размер и легкий вес благодаря SMD-технологии.
  • Высокая точность измерений.
  • Устойчивость к вибрациям и перегреву.
  • Экономичное использование места на плате.

Минусы:

  • Необходимо соблюдать правильную установку и защиту от перегрузок.
  • Требуется дополнительное оборудование для измерения напряжения.
  • Возможны проблемы при работе с высокими частотами.

Общее назначение:

  • Измерение тока в электрических цепях.
  • Защита от перегрузок и короткого замыкания.
  • Управление электронными устройствами и системами.

В каких устройствах применяется:

  • Автомобильные системы управления двигателем.
  • Инверторы и преобразователи напряжения.
  • Электропитание и защитные системы.
  • Измерительные приборы и датчики.
  • Промышленное оборудование и автоматизация.
Выбрано: Показать

Характеристики B82801B0925A200

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Частотный диапазон
    50kHz ~ 1MHz
  • Тип
    Invasive
  • Current Rating (Amps)
    20 A
  • Индуктивность
    8 mH
  • ET (Volt-Time)
    100VµS
  • Размер
    1:200
  • Сопротивление по постоянному току (DCR)
    0.6mOhm Primary, 33.24Ohm Secondary
  • Вид монтажа
    Surface Mount
  • Размеры
    0.280" L x 0.320" W (7.11mm x 8.13mm)
  • Высота (Максимум)
    0.200" (5.08mm)
  • Тип выводов
    Gull Wing

Техническая документация

 B82801B0925A200.pdf
pdf. 0 kb
