BCR08PNH6327XTSA1 транзистор, NPN/PNP, 50В, 100мА, 250мВт, 170МГц

Основные параметры:

• Тип транзистора: NPN/PNP с предварительным смещением (Pre-biased Transistor). Это означает, что в одном корпусе находятся два транзистора (один NPN и один PNP) с интегрированными резисторами смещения на базе.

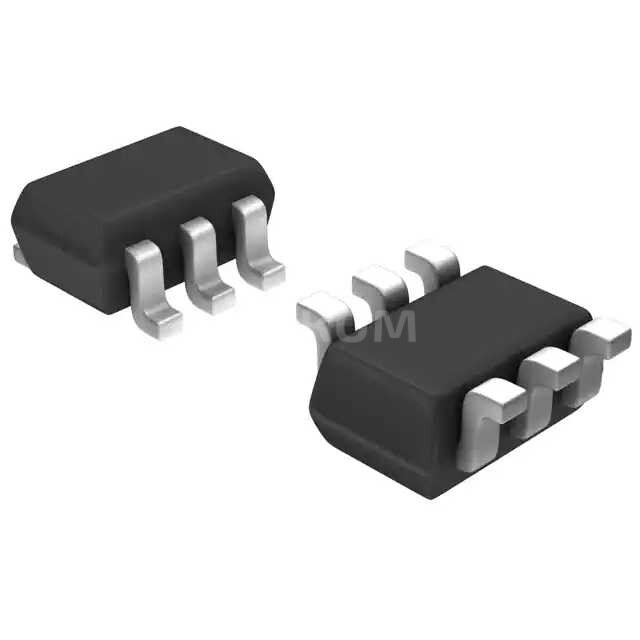

• Корпус: SOT-363 (также известен как SC-70-6, SOT323-6). Это очень маленький поверхностный монтажный корпус с 6 выводами.
• Производитель: Infineon Technologies.
• Часто используемые параметры (могут варьироваться в зависимости от конкретной модификации, но типичны для данного типа):
• Коэффициент усиления по току (hFE): Обычно в диапазоне 70-300.
• Максимальный ток коллектора (IC): Обычно до 100 мА.
• Максимальное напряжение коллектор-эмиттер (VCEO): Обычно до 50 В.
• Номинальное сопротивление резисторов смещения (R1, R2): Варьируется, типично R1=10 кОм, R2=10 кОм.

Плюсы:

• Экономия места на печатной плате: Два транзистора и четыре резистора в одном компактном корпусе.
• Сокращение количества компонентов: Упрощает сборку и уменьшает вероятность ошибок.
• Снижение стоимости: Уменьшение затрат на компоненты и монтаж.
• Упрощение схемы: Не требуется внешних резисторов смещения.
• Улучшенная согласованность параметров: Транзисторы в одном корпусе имеют более близкие характеристики.
• Идеально подходит для маломощных приложений.

Минусы:

• Ограниченная мощность: Не подходит для высоковольтных или сильноточных применений.
• Фиксированное смещение: Резисторы смещения интегрированы, что ограничивает гибкость настройки.
• Ограниченная доступность различных комбинаций резисторов: Выбор ограничен готовыми решениями производителя.
• Сложность замены: При выходе из строя одного транзистора приходится менять весь компонент.

Общее назначение:

BCR08PNH6327XTSA1 (как и другие транзисторы с предварительным смещением NPN/PNP в SOT363) предназначен для использования в качестве коммутаторов или усилителей в маломощных цепях. Интегрированные резисторы смещения упрощают проектирование и уменьшают количество необходимых внешних компонентов.

Применяется в следующих устройствах:

• Мобильные телефоны и планшеты: Управление подсветкой, переключение сигналов, интерфейсы.
• Портативная электроника: MP3-плееры, цифровые камеры, носимые устройства.
• Бытовая электроника: Пульты дистанционного управления, маломощные схемы управления.
• Автомобильная электроника: Небольшие управляющие цепи и индикаторы.
• Компьютерная периферия: Мыши, клавиатуры, накопители.
• Светодиодное освещение: Драйверы для маломощных светодиодов.
• Интерфейсные схемы: Буферы, логические преобразователи уровня.
• Усилители низкой частоты.
