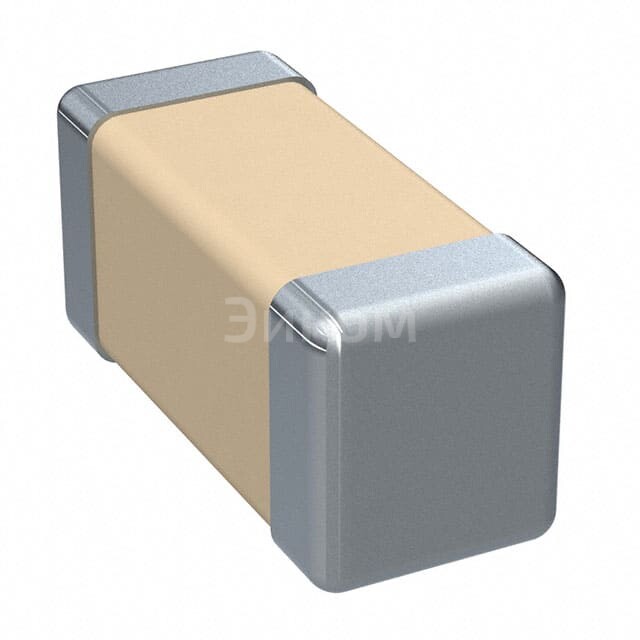

C0402H101J5GAFT1K0

Основные параметры:

• Тип компонента: Керамический многослойный конденсатор (MLCC)
• Производитель: KEMET
• Серия: C0402 (обозначает типоразмер 0402 - 0.040" x 0.020" или 1.0 мм x 0.5 мм)
• Ёмкость: 100 пФ (пикофарад)
• Допуск ёмкости: J (±5%)
• Номинальное напряжение: 50 В (постоянного тока)
• Диэлектрик: C0G/NP0 (стабильный диэлектрик класса I)
• Рабочая температура: От -55°C до +125°C (стандартно для C0G/NP0)
• Монтаж: Поверхностный (SMD)

Плюсы:

• Высокая стабильность ёмкости в широком диапазоне температур и частот благодаря диэлектрику C0G/NP0.
• Низкие потери (низкий ESR и ESL).
• Высокое добротность (Q-фактор).
• Низкий температурный коэффициент ёмкости (TCC).
• Отсутствие пьезоэффекта (микрофонного эффекта).
• Компактный размер (0402) для применения в миниатюрных устройствах.
• Высокая надёжность.

Минусы:

• Относительно низкая ёмкость по сравнению с конденсаторами с другими диэлектриками (например, X5R, X7R) для заданного типоразмера.
• Более высокая стоимость по сравнению с конденсаторами на основе X5R/X7R.
• Подверженность механическим нагрузкам при неправильном монтаже (как и все SMD компоненты).

Общее назначение:

Конденсаторы с диэлектриком C0G/NP0 идеально подходят для применений, где требуется высокая стабильность ёмкости и низкие потери. Используются для точной фильтрации, времязадающих цепей, резонансных контуров, развязки и связи сигналов.

В каких устройствах применяется:

• Высокочастотные цепи (RF-модули, беспроводные устройства).
• Прецизионные аналоговые схемы.
• Медицинское оборудование.
• Измерительное оборудование.
• Телекоммуникационные системы.
• Времязадающие цепи (генераторы, осцилляторы).
• Фильтрация шумов в критичных к стабильности цепях.
• Автомобильная электроника (где требуется высокая надёжность и стабильность).
