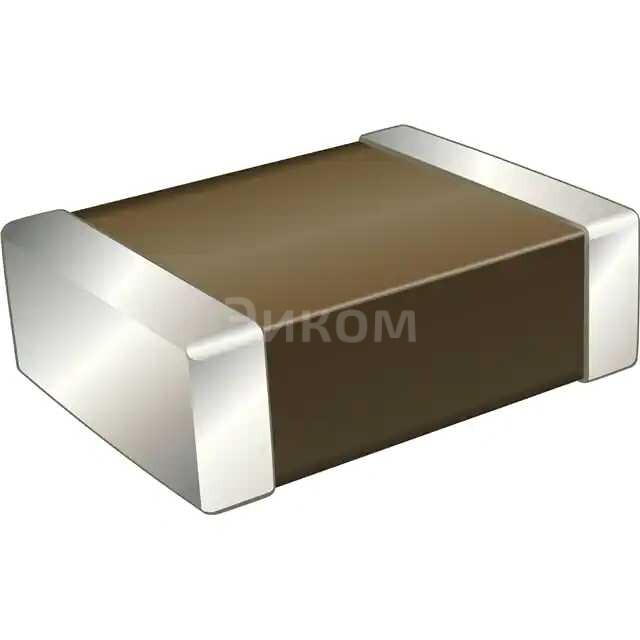

C0805C0G500-4R3BNE

Основные параметры:

• Ёмкость: 4.3 пФ (пикофарад). Это очень малая ёмкость, характерная для высокочастотных применений.
• Напряжение: 50 В. Максимальное постоянное напряжение, которое может быть приложено к конденсатору без его повреждения.
• Диэлектрик: C0G/NP0. Это тип керамического диэлектрика класса I, который обеспечивает очень высокую стабильность ёмкости в широком диапазоне температур, напряжения и частоты. Температурный коэффициент ёмкости (TCC) для C0G/NP0 очень близок к нулю.
• Корпус: 0805. Стандартный типоразмер для поверхностного монтажа (SMD), соответствующий размерам 0.080 x 0.050 дюйма (примерно 2.0 x 1.25 мм).
• Допуск: B (±0.1 пФ). Указывает на точность изготовления ёмкости. Для малых ёмкостей допуск часто выражается в абсолютных единицах, а не в процентах.

Плюсы:

• Высокая температурная стабильность ёмкости благодаря диэлектрику C0G/NP0. Ёмкость практически не изменяется при колебаниях температуры.
• Низкие потери (высокое значение добротности Q) на высоких частотах, что делает его идеальным для резонансных цепей и фильтров.
• Высокая стабильность ёмкости в зависимости от приложенного напряжения.
• Низкий уровень шума.
• Малые размеры (0805) для поверхностного монтажа, что позволяет создавать компактные устройства.
• Хорошая надёжность и длительный срок службы.

Минусы:

• Относительно высокая стоимость по сравнению с конденсаторами с другими типами диэлектриков (например, X7R или Y5V) при той же ёмкости.
• Ограниченный диапазон доступных ёмкостей. C0G/NP0 конденсаторы обычно имеют малую ёмкость.
• Меньшая доступная ёмкость на единицу объёма по сравнению с другими типами керамических конденсаторов.

Общее назначение:

Этот конденсатор предназначен для применения в высокочастотных и прецизионных цепях, где требуется очень стабильная ёмкость и низкие потери. Он используется для фильтрации, развязки, связи, а также в резонансных и времязадающих цепях.

Применяется в следующих устройствах:

• Радиочастотные (РЧ) схемы и модули, такие как трансиверы, усилители, смесители.
• Телекоммуникационное оборудование, включая базовые станции и абонентские устройства.
• Измерительное оборудование и тестовые приборы.
• Медицинская электроника, где требуется высокая точность и стабильность.
• Высокоточные генераторы и осцилляторы.
• Спутниковые системы и радары.
• Системы GPS.
• Схемы фазовой автоподстройки частоты (ФАПЧ).
