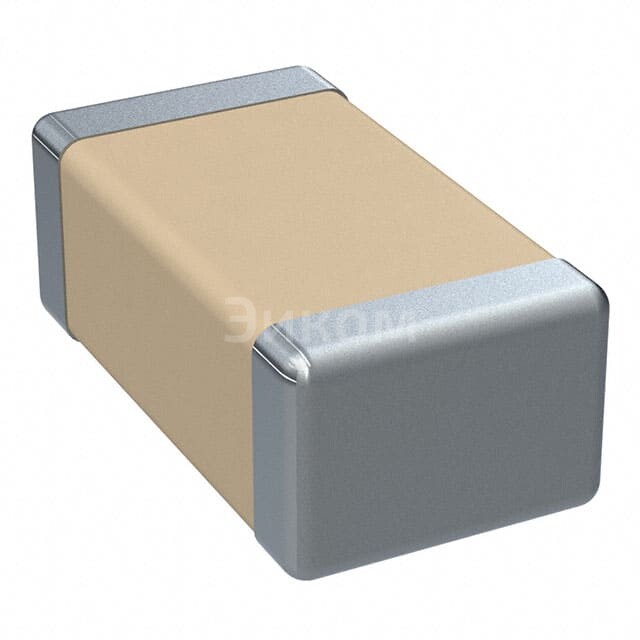

C0805X105K4RAC7800

Основные параметры:

• Ёмкость: 1 мкФ (1uF)
• Номинальное напряжение: 16 В (16V)
• Диэлектрик: X7R
• Типоразмер: 0805 (2.0 мм x 1.25 мм)
• Производитель: KEMET
• Серия: C0805X105K4RAC7800 (это полный партномер, где C0805 указывает на типоразмер, X105 на ёмкость 1.0 мкФ, K на допуск 10%, 4R на напряжение 16В, AC на тип выводов, 7800 на упаковку)
• Допуск ёмкости: ±10% (это следует из буквы K в партномере)
• Рабочая температура: От -55°C до +125°C (стандартно для X7R)

Плюсы:

• Высокая стабильность ёмкости в широком диапазоне температур (X7R)
• Низкие потери (низкий ESR и ESL)
• Высокая надёжность
• Широкий диапазон рабочих температур
• Компактный размер (0805)
• Подходит для поверхностного монтажа (SMD)

Минусы:

• Ёмкость может значительно снижаться при приложении постоянного напряжения (DC Bias Effect), особенно для диэлектриков класса II, таких как X7R. Для 1 мкФ при 16В это может быть заметно.
• Ёмкость может изменяться с температурой (хотя X7R обеспечивает лучшую стабильность, чем Y5V или Z5U).
• Может проявлять микрофонный эффект (пьезоэлектрический эффект), генерируя небольшой шум при механических воздействиях.
• Относительно высокая стоимость по сравнению с конденсаторами с диэлектриками Y5V или Z5U (которые имеют худшие характеристики).

Общее назначение:

• Широко используется в цепях развязки по питанию (decoupling/bypass) для сглаживания пульсаций и подавления шумов.
• Применяется в цепях фильтрации низких частот.
• Используется в схемах тактирования и синхронизации.
• В качестве накопительных элементов в маломощных схемах.

В каких устройствах применяется:

• Бытовая электроника: смартфоны, планшеты, ноутбуки, телевизоры, аудио- и видеоаппаратура.
• Промышленная электроника: контроллеры, датчики, измерительное оборудование.
• Автомобильная электроника: блоки управления двигателем, информационно-развлекательные системы, системы безопасности.
• Телекоммуникационное оборудование: маршрутизаторы, модемы, базовые станции.
• Медицинское оборудование.
• Компьютерная периферия и компоненты.
