Каталог
Реле электромагнитные
Силовые реле, более 2 А
CB1AHF-24V
  • В избранное
  • В сравнение

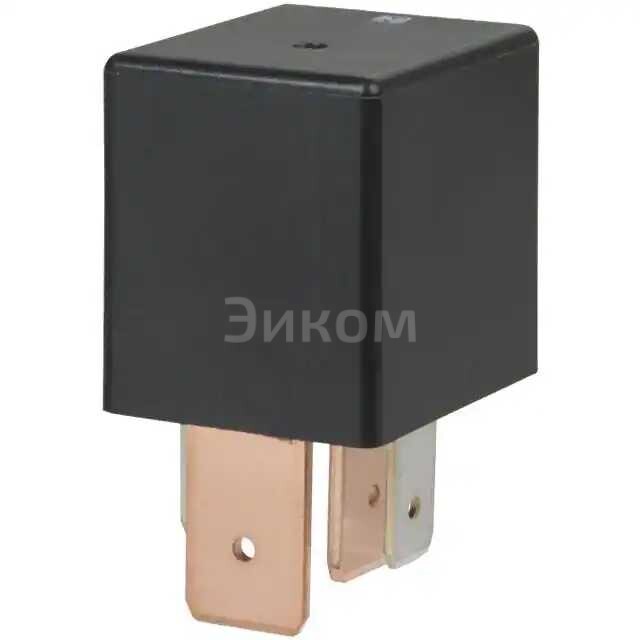

CB1AHF-24V

CB1AHF-24V

CB1AHF-24V
;
CB1AHF-24V

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Panasonic Electric Works
  • Артикул:
    CB1AHF-24V
  • Описание:
    RELAY AUTOMOTIVE SPST 70A 24VВсе характеристики

Минимальная цена CB1AHF-24V при покупке от 1 шт 1106.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CB1AHF-24V с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CB1AHF-24V

CB1AHF-24V Panasonic Electric Works RELAY AUTOMOTIVE SPST 70A 24V

  • Основные параметры:
    • Тип: Автомобильный релейный модуль
    • Входное напряжение: 24В
    • Выходная мощность: 70А
    • Количество контактов: SPST (Single Pole Single Throw)
  • Плюсы:
    • Высокая надежность и долговечность благодаря использованию качественных материалов и технологий Panasonic Electric Works
    • Простота установки и эксплуатации
    • Высокая устойчивость к вибрациям и шокам, что важно для автомобильных приложений
  • Минусы:
    • Высокая стоимость по сравнению с менее дорогими аналогами
    • Необходимость соблюдения правил монтажа и установки для предотвращения перегрева и повреждений
  • Общее назначение:
    • Управление электрическими цепями в автомобилях, включая системы освещения, климат-контроля, сигнализаций и других электронных систем
    • Переключение высокомощных электрических цепей без прямого контакта с ними
  • В каких устройствах применяется:
    • Автомобильные электронные системы
    • Автомобильные сигнализации и системы безопасности
    • Автомобильные системы управления освещением
    • Автомобильные системы климат-контроля
Выбрано: Показать

Характеристики CB1AHF-24V

  • Package
    Bulk
  • Тип обмотки
    Non Latching
  • Ток обмотки
    75 mA
  • Напряжение обмотки
    24VDC
  • Форма контактов
    SPST-NO (1 Form A)
  • допустимая токовая нагрузка на контактах
    70 A
  • Напряжение переключения
    28VDC - Nom
  • Must Operate Voltage
    14 VDC
  • Must Release Voltage
    2.4 VDC
  • Время срабатывания
    15 ms
  • Время выключения
    15 ms
  • Особенности
    Sealed - Flux Protection
  • Вид монтажа
    Socketable
  • Тип выводов
    Plug In, Quick Connect - Multiple Sizes
  • Рабочая температура
    -40°C ~ 85°C
  • Материал контактов
    Silver Alloy, Cadmium Free
  • Coil Power
    1.8W
  • Сопротивление катушки
    320 Ohms
  • Base Product Number
    CB1AH

Техническая документация

 CB1AHF-24V.pdf
pdf. 0 kb
  • 659 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 106 ₽
  • 10
    985 ₽
  • 25
    940 ₽
  • 50
    908 ₽
  • 100
    877 ₽
