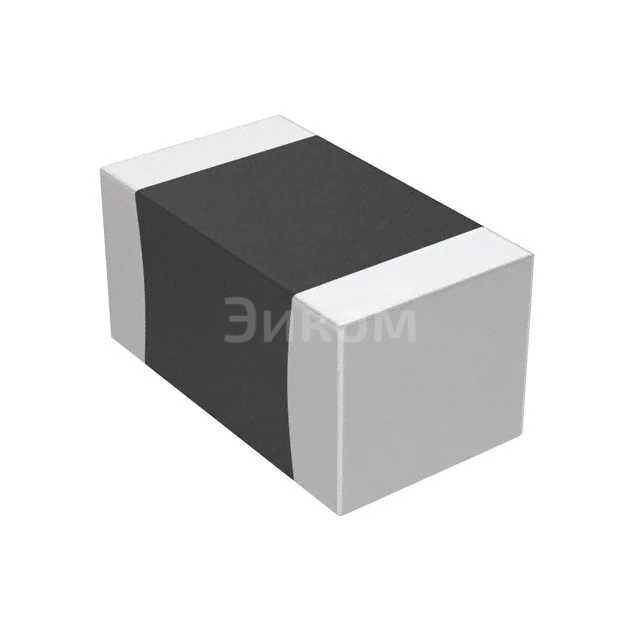

CC0603FPNPO9BN101

Основные параметры:

• Ёмкость: 100 пФ (пикофарад).
• Напряжение: 50 В (Вольт). Максимальное рабочее напряжение, которое конденсатор может выдерживать.
• Диэлектрик: C0G/NPO (Class 1 Ceramic). Это температурно-стабильный диэлектрик, характеризующийся очень низким температурным коэффициентом ёмкости.
• Корпус: 0603 (метрический 1608). Стандартный типоразмер для поверхностного монтажа (SMD). Размеры: 1.6 мм x 0.8 мм.
• Производитель: YAGEO.
• SKU/Номер детали: CC0603FPNPO9BN101.

Плюсы:

• Высокая температурная стабильность: Ёмкость практически не изменяется с температурой (очень низкий температурный коэффициент ёмкости).
• Низкие потери: Очень низкий тангенс угла диэлектрических потерь (DF) и высокий коэффициент добротности (Q), что делает его идеальным для высокочастотных применений.
• Высокая точность и стабильность: Допуск по ёмкости обычно составляет ±5% или ±2%, что важно для прецизионных схем.
• Долгий срок службы: Керамические конденсаторы известны своей надёжностью и долговечностью.
• Компактный размер: Форм-фактор 0603 позволяет использовать его в миниатюрных устройствах.

Минусы:

• Ограниченная ёмкость: По сравнению с другими типами диэлектриков (например, X7R, Y5V) C0G/NPO конденсаторы имеют меньшую удельную ёмкость, что означает, что для получения больших значений ёмкости требуются большие физические размеры.
• Стоимость: Обычно дороже, чем конденсаторы с диэлектриком X7R или Y5V.
• Подверженность механическим напряжениям: Как и все керамические конденсаторы, они могут быть чувствительны к изгибам печатной платы, что может привести к микротрещинам и отказам.

Общее назначение:

Конденсаторы C0G/NPO используются в цепях, где требуется высокая стабильность ёмкости, низкие потери и точные значения ёмкости, особенно в высокочастотных приложениях.

В каких устройствах применяется:

• Радиочастотные цепи (RF-цепи): Фильтры, осцилляторы, согласующие цепи.
• Высокоточные аналоговые схемы: Цепи синхронизации, таймеры, прецизионные фильтры.
• Медицинское оборудование: Где требуется высокая надёжность и стабильность.
• Измерительное оборудование: Для точных измерений и калибровки.
• Телекоммуникационное оборудование: В цепях передачи данных с высокой скоростью.
• Аудиооборудование: В высококачественных аудиоусилителях и эквалайзерах для минимизации искажений.
• Автомобильная электроника: В системах, требующих стабильной работы в широком диапазоне температур.
