Основные параметры:
- Номинальное напряжение TVS (рабочее напряжение): 3.3 В (обозначено как VRWM или VWM). Это максимальное постоянное напряжение, которое диод может выдерживать без проводимости.
- Тип диода: TVS (Transient Voltage Suppressor) диод, то есть диод подавления переходных напряжений.
- Производитель: SMC Diode Solutions.

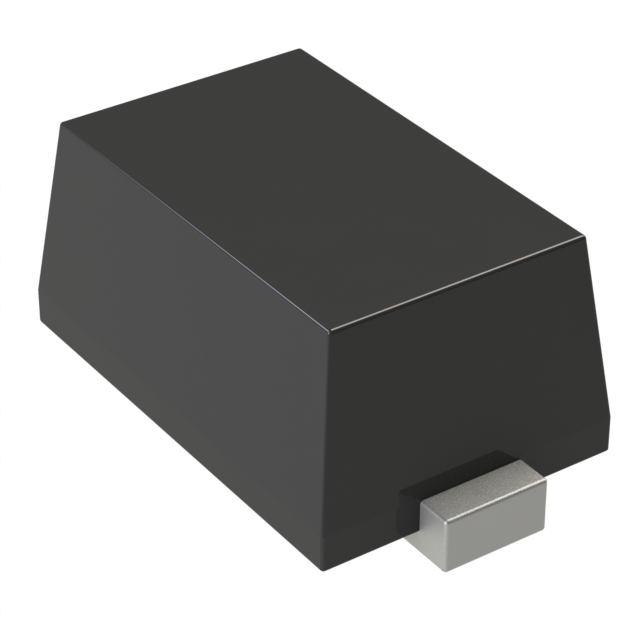

- Корпус: SOD-523. Это очень маленький корпус для поверхностного монтажа, что указывает на применение в компактных устройствах.
- Назначение: Защита от переходных перенапряжений (TVS AR указывает на Array, что может означать, что это массив диодов, но для SOD-523 это обычно одиночный диод, поэтому AR здесь, скорее всего, относится к "Avalanche Rectifier" или "Array" в более общем смысле для семейства продуктов, но конкретно для этого SKU это, вероятно, однонаправленный или двунаправленный диод). Без дополнительной информации о "AR" сложно быть абсолютно точным, но в контексте TVS обычно это однонаправленная или двунаправленная защита.
Плюсы:
- Быстрое время отклика: TVS диоды реагируют на перенапряжения за пикосекунды, обеспечивая почти мгновенную защиту.
- Низкое напряжение ограничения (clamping voltage): Эффективно ограничивает опасные всплески напряжения до безопасного уровня для защищаемой схемы.
- Малый размер корпуса (SOD-523): Идеально подходит для компактных устройств, где пространство ограничено.
- Высокая надежность: Обеспечивает защиту чувствительной электроники от электростатических разрядов (ESD) и других переходных перенапряжений.
- Низкая емкость (обычно): Позволяет использовать его в высокоскоростных линиях передачи данных без значительного ухудшения сигнала.
Минусы:
- Ограниченная мощность: По сравнению с другими защитными устройствами (например, варисторами), TVS диоды имеют ограниченную способность рассеивать большую энергию в течение длительного времени. Они предназначены для коротких, мощных импульсов.
- Одноразовое повреждение при чрезмерном воздействии: Если энергия всплеска значительно превышает номинальные характеристики диода, он может выйти из строя (обычно в режиме короткого замыкания, продолжая защищать цепь).
- Напряжение ограничения выше, чем рабочее напряжение: Всегда будет некоторое напряжение ограничения, которое выше, чем номинальное рабочее напряжение 3.3В.
Общее назначение:
CESD3V3D5 SMC Diode Solutions 3.3V TVS предназначен для защиты чувствительных электронных компонентов от повреждений, вызванных переходными перенапряжениями. Это могут быть электростатические разряды (ESD), наводки от индуктивной нагрузки, скачки напряжения в питании или другие кратковременные, но мощные всплески напряжения. Он шунтирует избыточную энергию от защищаемой цепи к земле, тем самым ограничивая напряжение до безопасного уровня.
В каких устройствах применяется:
- Мобильные телефоны и планшеты: Защита портов ввода/вывода (USB, аудио), цепей питания.
- Портативная электроника: Носимые устройства, MP3-плееры, цифровые камеры.
- Автомобильная электроника: Защита CAN-шин, LIN-шин, других интерфейсов и блоков управления.
- Компьютерная периферия: Защита USB-портов, HDMI-портов, Ethernet-портов.
- Промышленное оборудование: Защита датчиков, контроллеров, интерфейсов связи.
- Медицинское оборудование: Защита чувствительных аналоговых и цифровых цепей.
- IoT (Интернет вещей) устройства: Защита беспроводных модулей, датчиков и микроконтроллеров.
