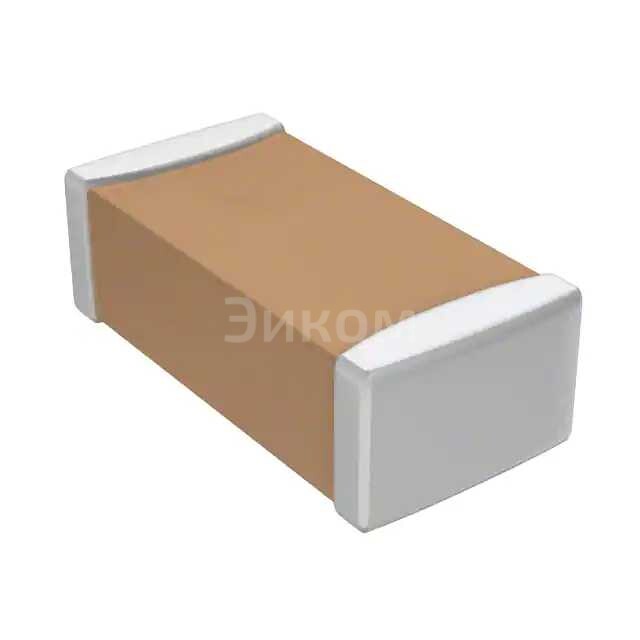

CGB2T3X5R0J224M022BB

Основные параметры:

• Ёмкость: 0.22 мкФ (микрофарад)
• Рабочее напряжение: 6.3 В (вольт)
• Диэлектрик: X5R (керамика, класс II)
• Типоразмер корпуса: 0402 (метрический, 1.0 мм x 0.5 мм)
• Бренд: TDK
• SKU/Номер детали: CGB2T3X5R0J224M022BB

Плюсы:

• Высокая удельная ёмкость для своего размера.
• Широкий диапазон рабочих температур (-55°C до +85°C).
• Низкое эквивалентное последовательное сопротивление (ESR) и индуктивность (ESL) на высоких частотах.
• Отличная стабильность ёмкости при изменении температуры в рабочем диапазоне X5R.
• Малый размер, что критично для миниатюрных устройств.
• Экономичность в массовом производстве.

Минусы:

• Ёмкость может значительно снижаться при приложении постоянного напряжения (DC Bias).
• Чувствительность к механическим напряжениям (изгиб печатной платы может привести к растрескиванию).
• Не подходят для высокоточных аналоговых цепей из-за нелинейности и зависимости ёмкости от напряжения.
• Относительно низкое рабочее напряжение (6.3 В).

Общее назначение:

Керамический конденсатор CGB2T3X5R0J224M022BB от TDK предназначен для поверхностного монтажа (SMD) и используется в качестве развязывающего (decoupling) или блокировочного (bypassing) конденсатора для фильтрации шумов по питанию, сглаживания пульсаций, а также в цепях синхронизации и фильтрации низких частот. Он обеспечивает стабильное питание для микросхем и других активных компонентов, предотвращая распространение высокочастотных помех.

В каких устройствах применяется:

• Мобильные телефоны и смартфоны.
• Планшеты и ноутбуки.
• Носимая электроника (умные часы, фитнес-трекеры).
• Модули беспроводной связи (Wi-Fi, Bluetooth).
• Малогабаритные электронные устройства.
• Цифровые камеры.
• Портативные медиаплееры.
• Встраиваемые системы и микроконтроллеры.
• Источники питания с низким напряжением.
