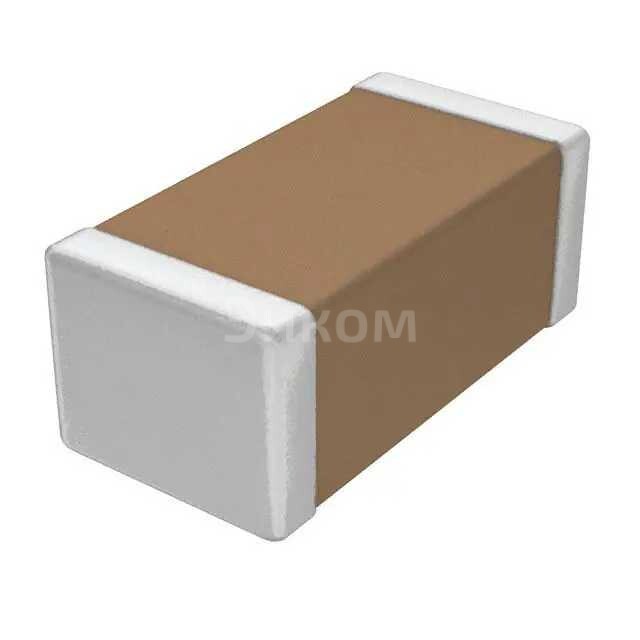

CHV1206N1K0101KXT конденсатор керамический, 100 пФ, ±10%, 1000В, X7R

Основные параметры:

• Capacitance (Емкость): 100 pF (пикофарад). Это номинальное значение емкости конденсатора.
• Voltage Rating (Номинальное напряжение): 1 kV (1000 Вольт). Максимальное напряжение, которое конденсатор может выдержать без пробоя.
• Dielectric Type (Тип диэлектрика): X7R. Это керамический диэлектрик, характеризующийся умеренной стабильностью емкости в широком диапазоне температур. Изменение емкости составляет ±15% в диапазоне от -55°C до +125°C.
• Package/Case (Корпус/Размер): 1206. Стандартный размер поверхностного монтажа (SMD) конденсатора. Размеры: 120 милс (0.120 дюйма) на 60 милс (0.060 дюйма), что приблизительно равно 3.2 мм x 1.6 мм.
• Tolerance (Допуск): K. Обычно "K" для керамических конденсаторов означает ±10% от номинальной емкости.
• Manufacturer (Производитель): Cal-Chip Electronics, Inc.

Плюсы:

• Высокое номинальное напряжение: 1000 В позволяет использовать его в высоковольтных цепях.
• Компактный размер: Корпус 1206 подходит для поверхностного монтажа, экономя место на печатной плате.
• Широкий диапазон рабочих температур: Диэлектрик X7R обеспечивает стабильную работу от -55°C до +125°C.
• Относительно низкая стоимость: Керамические конденсаторы X7R обычно недороги в производстве.
• Низкие индуктивность и эквивалентное последовательное сопротивление (ESR) для высокочастотных применений.

Минусы:

• Температурная зависимость емкости: Диэлектрик X7R имеет допуск ±15% по емкости в рабочем диапазоне температур, что может быть критично для некоторых точных применений.
• Зависимость емкости от приложенного напряжения: Емкость может немного уменьшаться при приложении высокого постоянного напряжения.
• Не подходит для очень точных или времязадающих цепей, где требуется высокая стабильность емкости (для таких целей лучше подходят диэлектрики C0G/NP0).

Общее назначение:

Этот конденсатор предназначен для использования в различных электронных цепях, где требуется фильтрация, шунтирование, развязка питания, накопление энергии или цепи связи, особенно в условиях относительно высоких напряжений и умеренных требований к стабильности емкости.

В каких устройствах применяется:

• Источники питания (импульсные блоки питания, преобразователи DC-DC) для сглаживания пульсаций и фильтрации.
• Промышленная электроника.
• Автомобильная электроника.
• Осветительное оборудование (например, LED-драйверы).
• Телекоммуникационное оборудование.
• Бытовая техника.
• Высоковольтные цепи управления и контроля.
