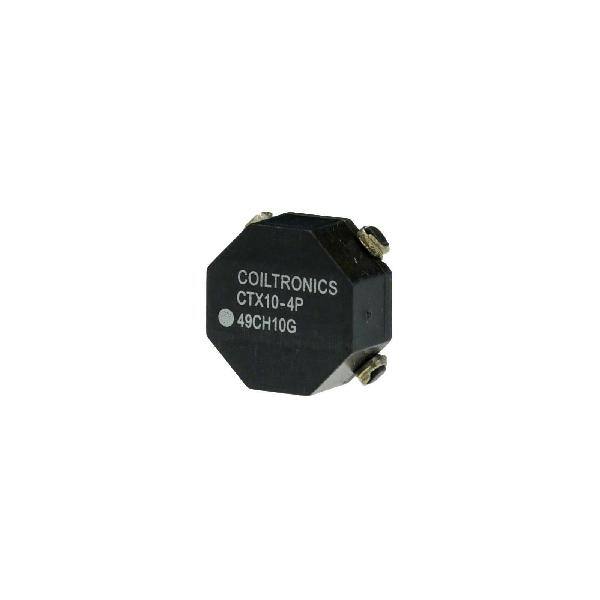

CTX10-4P-R

CTX10-4P-R

Loading...

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена CTX10-4P-R при покупке от 1 шт 506.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CTX10-4P-R с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CTX10-4P-R

CTX10-4P-R Eaton - Electronics Division INDUCT ARRAY 2 COIL 9.88µH SMD

  • Основные параметры:
    • Тип компонента: Индуктивный массив
    • Количество катушек: 2
    • Объём индуктивности: 9.88 µH (микро henry)
    • Формат: Surface Mount Device (SMD)
  • Плюсы:
    • Компактность за счёт SMD формата
    • Высокая надёжность благодаря использованию технологии Surface Mount Technology
    • Малый размер и тонкий профиль для экономии пространства на печатной плате
    • Устойчивость к механическим нагрузкам и температурным колебаниям
  • Минусы:
    • Сложнее в ремонте из-за SMD формата
    • Требует точной сборки и тестирования
  • Общее назначение:
    • Сглаживание пульсации напряжения
    • Фильтрация шумов
    • Создание задержек времени
    • Регулировка частоты
  • В каких устройствах применяется:
    • Приборы и устройства связи
    • Электронные устройства питания
    • Автомобильная электроника
    • Портативные устройства
    • Инверторы и преобразователи
Выбрано: Показать

Характеристики CTX10-4P-R

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество катушек
    2
  • Индуктивность при параллельном подключении
    9.88 µH
  • Индуктивность при последовательном подключении
    39.53 µH
  • Допуск
    ±20%
  • Номинальный ток при параллельном подключении
    2.5 A
  • Номинальный ток при последовательном подключении
    1.25 A
  • Сопротивление по постоянному току (DCR) при параллельном подключении
    47mOhm Max
  • Сопротивление по постоянному току (DCR) при последовательном подключении
    187mOhm Max
  • Экранирование
    Unshielded
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Surface Mount
  • Корпус
    Nonstandard
  • Размеры
    0.550" L x 0.550" W (13.97mm x 13.97mm)
  • Высота
    0.250" (6.35mm)

Техническая документация

CTX10-4P-R.pdf
pdf. 0 kb
  • 4178 шт
    3-6 недель
  • Количество
    Цена
  • 1
    506 ₽
  • 10
    416 ₽
  • 25
    385 ₽
  • 50
    363 ₽
  • 100
    342 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена CTX10-4P-R при покупке от 1 шт 506.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CTX10-4P-R с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CTX10-4P-R

CTX10-4P-R Eaton - Electronics Division INDUCT ARRAY 2 COIL 9.88µH SMD

  • Основные параметры:
    • Тип компонента: Индуктивный массив
    • Количество катушек: 2
    • Объём индуктивности: 9.88 µH (микро henry)
    • Формат: Surface Mount Device (SMD)
  • Плюсы:
    • Компактность за счёт SMD формата
    • Высокая надёжность благодаря использованию технологии Surface Mount Technology
    • Малый размер и тонкий профиль для экономии пространства на печатной плате
    • Устойчивость к механическим нагрузкам и температурным колебаниям
  • Минусы:
    • Сложнее в ремонте из-за SMD формата
    • Требует точной сборки и тестирования
  • Общее назначение:
    • Сглаживание пульсации напряжения
    • Фильтрация шумов
    • Создание задержек времени
    • Регулировка частоты
  • В каких устройствах применяется:
    • Приборы и устройства связи
    • Электронные устройства питания
    • Автомобильная электроника
    • Портативные устройства
    • Инверторы и преобразователи
Выбрано: Показать

Характеристики CTX10-4P-R

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество катушек
    2
  • Индуктивность при параллельном подключении
    9.88 µH
  • Индуктивность при последовательном подключении
    39.53 µH
  • Допуск
    ±20%
  • Номинальный ток при параллельном подключении
    2.5 A
  • Номинальный ток при последовательном подключении
    1.25 A
  • Сопротивление по постоянному току (DCR) при параллельном подключении
    47mOhm Max
  • Сопротивление по постоянному току (DCR) при последовательном подключении
    187mOhm Max
  • Экранирование
    Unshielded
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Surface Mount
  • Корпус
    Nonstandard
  • Размеры
    0.550" L x 0.550" W (13.97mm x 13.97mm)
  • Высота
    0.250" (6.35mm)

Техническая документация

CTX10-4P-R.pdf
pdf. 0 kb
