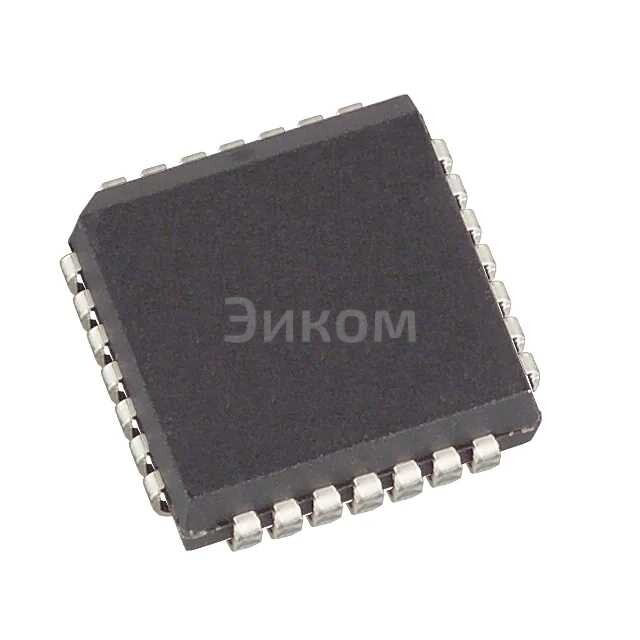

DG407DN+

DG407DN+

DG407DN+
;
DG407DN+

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Analog Devices / Maxim Integrated
  • Артикул:
    DG407DN+
  • Описание:
    Микросхема: IC MULTIPLEXER DUAL 8X1 28PLCCВсе характеристики

Минимальная цена DG407DN+ при покупке от 1 шт 4724.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить DG407DN+ с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание DG407DN+

DG407DN+ — это микросхема мультиплексера дуального типа 8x1 с разъемом 28PLCC. Вот основные параметры и характеристики:

  • Количество каналов: 8 входов и 1 выход
  • Тип логики: TTL/CMOS совместимый
  • Частота работы: до 50 МГц
  • Разъем: 28PLCC
  • Напряжение питания: 3.3 В или 5 В
  • Тип подключения: коммутационный

Плюсы:

  • Высокая скорость работы
  • Маленький размер и компактность
  • Совместимость с TTL/CMOS логикой
  • Устойчивость к шумам

Минусы:

  • Требуется дополнительное питание для работы всех каналов одновременно
  • Возможны проблемы с совместимостью при использовании разных типов логики

Общее назначение:

  • Коммутация между несколькими источниковыми сигналами на один выход
  • Снижение количества используемых линий на плате
  • Совершение выбора между несколькими входами для одного выхода

Применяется в:

  • Аналоговых и цифровых системах
  • Информационных системах управления
  • Датчикных системах
  • Производственных контролирующих системах
  • Автомобильных системах
Выбрано: Показать

Характеристики DG407DN+

  • Схема Мультиплексора/Демультиплексора
    8:1
  • Количество схем
    2
  • "Сопротивление в состоянии ""Включено"" (Макс)"
    100Ohm
  • Разница сопротивлений между каналами (?Ron)
    1.5Ohm
  • Напряжение питания (V+)
    5V ~ 30V
  • Voltage - Supply, Dual (V±)
    ±4.5V ~ 20V
  • Время переключения (Ton, Toff) (Макс)
    200ns, 150ns
  • Инжекция заряда
    2pC
  • Channel Capacitance (CS(off), CD(off))
    8pF, 65pF
  • Ток утечки (IS(off)) (Max)
    500pA
  • Перекрёстные помехи
    -92dB @ 100kHz
  • Рабочая температура
    -40°C ~ 85°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    28-LCC (J-Lead)
  • Исполнение корпуса
    28-PLCC (11.51x11.51)
  • Base Product Number
    DG407

Техническая документация

DG407DN+.pdf
pdf. 0 kb
  • 38 шт
    3-6 недель
  • Количество
    Цена
  • 1
    4 724 ₽
  • 10
    4 100 ₽
  • 25
    3 878 ₽
  • 39
    3 476 ₽

Кешбэк 1 балл
