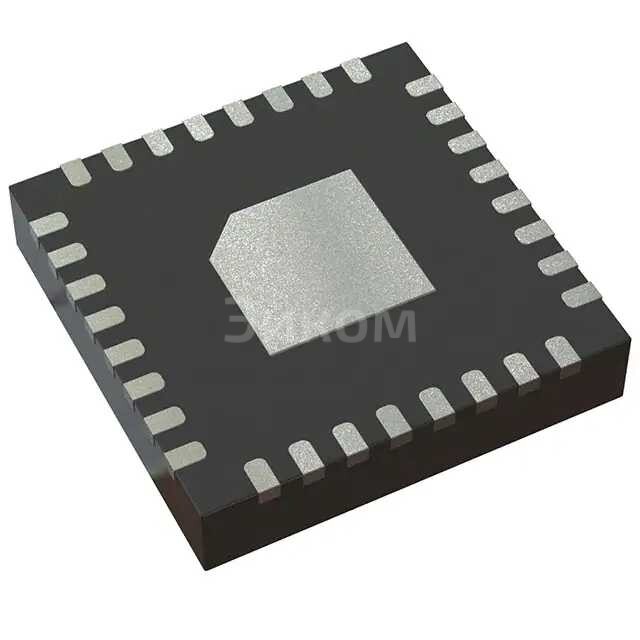

DRV8706SQRHBRQ1

DRV8706SQRHBRQ1 от Texas Instruments — это автомобильный интеллектуальный H-мост, предназначенный для управления двигателями постоянного тока и другими индуктивными нагрузками. Он интегрирует MOSFET-драйверы и обширные функции защиты.

• Основные параметры:
• Рабочее напряжение: до 40 В
• Тип моста: H-мост
• Интерфейс управления: ШИМ (PWM)
• Выходной ток: Зависит от внешних MOSFET, которые он управляет. Сам DRV8706SQRHBRQ1 является драйвером.
• Защиты: Защита от перегрузки по току (OCP), защита от перегрева (OTP), защита от пониженного напряжения (UVLO), защита от короткого замыкания, защита от обрыва цепи.
• Диагностика: Интегрированная диагностика неисправностей.
• Корпус: HTSSOP-32, что предполагает компактность.
• Квалификация: Автомобильная (AEC-Q100).
• Плюсы:
• Высокая степень интеграции: Упрощает схемотехнику и уменьшает количество внешних компонентов.
• Комплексные функции защиты: Повышают надежность системы и защищают как драйвер, так и нагрузку.
• Автомобильная квалификация: Гарантирует надежную работу в суровых условиях автомобильной среды (широкий диапазон температур, вибрации и т.д.).
• Интеллектуальное управление: Встроенные логические функции для управления MOSFET-транзисторами.
• Гибкость: Поддержка внешних MOSFET позволяет масштабировать выходной ток в соответствии с требованиями приложения.
• Диагностика неисправностей: Упрощает отладку и обслуживание системы.
• Минусы:
• Требует внешних MOSFET: Сам по себе не является силовым ключом, а лишь драйвером. Это увеличивает количество компонентов по сравнению с полностью интегрированными решениями, но дает гибкость.
• Сложность конфигурирования: Для оптимальной работы может потребоваться тщательная настройка параметров ШИМ и порогов защиты.
• Стоимость: Автомобильные компоненты, как правило, дороже промышленных аналогов.
• Общее назначение:

DRV8706SQRHBRQ1 предназначен для эффективного и безопасного управления различными типами двигателей постоянного тока, соленоидов и других индуктивных нагрузок в автомобильных приложениях. Он обеспечивает надежное управление мощностью с встроенными функциями мониторинга и защиты.

• Применение:
• Автомобильные насосы (водяные, масляные, топливные).
• Приводы клапанов.
• Регулировка положения сидений и зеркал.
• Системы управления двигателями стеклоочистителей.
• Приводы дроссельной заслонки.
• Электронные тормозные системы (ABS, ESP).
• Различные актуаторы и соленоиды в автомобильных системах.
