Каталог
Переключатели
DIP-переключатели
DS04-254-2-01BK-SMT
  • В избранное
DS04-254-2-01BK-SMT

DS04-254-2-01BK-SMT DIP-переключатель, SPST, 25мА, 24ВDC

  • В избранное

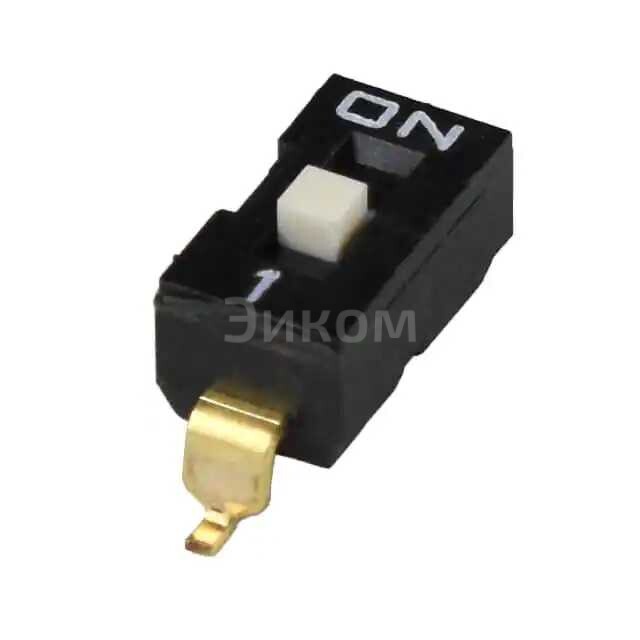

  • DS04-254-2-01BK-SMT — фото 1
  • 360°
DS04-254-2-01BK-SMT — фото 1
DS04-254-2-01BK-SMT — фото 1

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Same Sky (Formerly CUI Devices)
  • Артикул:
    DS04-254-2-01BK-SMT
  • Описание:
    DIP-переключатель: номинальное напряжение 24 В пост., количество позиций 1, поверхностный монтаж (SMD), материал контактов медный сплав, длина 3,54 ммВсе характеристики

Стоимость зависит от количества электронных компонентов. Минимальная цена 70 ₽/шт, купить DS04-254-2-01BK-SMT с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • 26184 шт
    3-6 недель

1 шт. по 1 ₽/шт

0 ₽

  • Количество
    Цена с НДС
  • 1
    136 ₽
  • 25
    107 ₽
  • 260
    89 ₽
  • 1040
    79 ₽
  • 5070
    70 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
Доставка

Характеристики

  • Схема
    SPST
  • Количество позиций
    1
  • Current Rating (Amps)
    25mA
  • Номинальное напряжение
    24VDC
  • Тип актуатора
    Slide (Standard)
  • Совместимые серии
    Flush, Recessed
  • Материал контактов
    Copper Alloy
  • Покрытие контактов
    Gold
  • Высота над платой
    0.167" (4.25mm)
  • Вид монтажа
    Surface Mount
  • Тип выводов
    Gull Wing
  • Шаг
    0.100" (2.54mm), Full
  • Поддающийся очистке водой
    No
  • Рабочая температура
    -40°C ~ 85°C
  • Материал корпуса
    Polybutylene Terephthalate (PBT)
  • Длина
    0.139" (3.54mm)
  • Electrical Life
    2,000 Cycles
  • Base Product Number
    DS04-254

Техническая документация

 Техническая информация
pdf. 0 kb

Описание

Размеры и описание:

  • Маркировка: DS04-254-2-01BK-SMT
  • Производитель: CUI Devices
  • Тип: DIP SWITCH (DIP переключатель)
  • Количество положений: SPST (Single Pole Single Throw) - однополюсный одновыключатель
  • Расстояние между контактами: 2.54 мм (0.1 дюйма)
  • Форма: FL (Flat) - плоский

Основные параметры:

  • Эта маркация указывает на типичное техническое решение для управления состоянием цифровых сигналов.
  • DIP переключатель используется для выбора различных настроек или состояний в электронных устройствах.
  • SPST означает, что переключатель может находиться только в одном из двух состояний: выключен или включен.
  • Расстояние между контактами 2.54 мм стандартно для многих типов DIP-компонентов, что позволяет использовать их с различными платами и системами.
  • Плоская форма обеспечивает компактность и удобство размещения на печатной плате.

Плюсы:

  • Простота использования и понимания.
  • Надежность и долговечность.
  • Удобство интеграции в различные электронные системы.
  • Возможность быстрого изменения настроек без необходимости изменять программное обеспечение.

Минусы:

  • Не подходит для систем, требующих более сложного управления состояниями.
  • Ограниченное количество положений (только два).
  • Требует дополнительного места на печатной плате.

Общее назначение:

  • Выбор различных конфигураций или настроек в электронных устройствах.
  • Настройка параметров оборудования.
  • Выбор между двумя состояниями (например, включения/выключения).

Применение:

  • Инженерное оборудование.
  • Автоматизация.
  • Производственное оборудование.
  • Индустриальные контроллеры.
  • Системы управления.

Альтернативные маркировки

  • 2223-DS04-254-2-01BK-SMT
  • 2266-DS04-254-2-01BK-SMT
