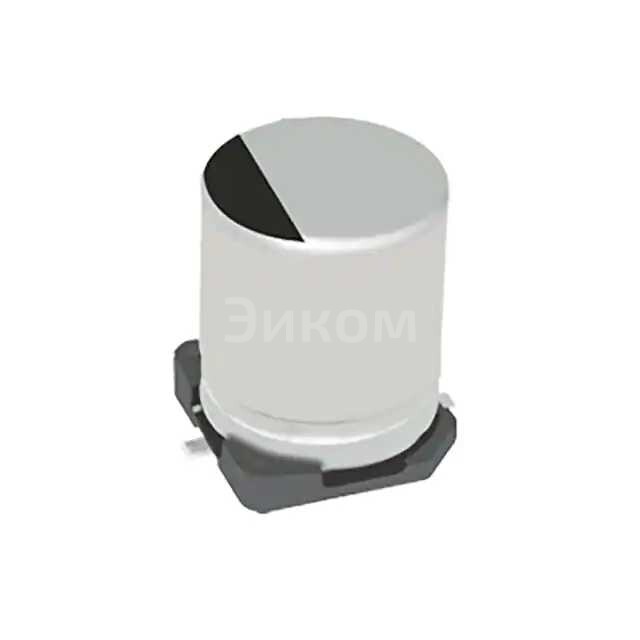

EEE-FN1H470XP

Основные параметры:

• Тип конденсатора: Алюминиевый электролитический
• Емкость: 47 мкФ (микрофарад)
• Допуск емкости: ±20%
• Номинальное напряжение: 50 В (вольт)
• Тип корпуса: SMD (Surface Mount Device) - для поверхностного монтажа
• Серия: EEE-FN1H (Panasonic FN-Series) - серия FN от Panasonic известна своей миниатюрностью и высокой надежностью.
• Рабочая температура: Обычно от -40°C до +105°C (стандартно для этой серии).
• Сопротивление (ESR): Низкое (Low ESR) для серии FN, что важно для высокочастотных применений.
• Ток пульсаций: Высокий (High Ripple Current) для серии FN, что позволяет использовать его в цепях с большими токами.
• Срок службы: Долгий (Long Life), обычно 2000 часов при 105°C.

Плюсы:

• Компактный размер: SMD-исполнение позволяет использовать его в малогабаритной электронике.
• Низкое эквивалентное последовательное сопротивление (ESR): Обеспечивает лучшую фильтрацию и стабильность при высоких частотах.
• Высокий ток пульсаций: Подходит для применения в импульсных источниках питания и других цепях с переменной нагрузкой.
• Широкий диапазон рабочих температур: Позволяет использовать его в различных условиях эксплуатации.
• Долгий срок службы: Обеспечивает надежность и долговечность устройства.
• Высокая надежность: Продукция Panasonic обычно отличается высоким качеством.

Минусы:

• Полярность: Как и все электролитические конденсаторы, он полярный, что требует правильной установки и может привести к выходу из строя при обратном включении.
• Относительно высокая утечка: По сравнению с керамическими или пленочными конденсаторами, электролитические имеют более высокий ток утечки.
• Изменение параметров со временем: Емкость и ESR могут изменяться со временем и при воздействии высоких температур.
• Чувствительность к механическим нагрузкам: SMD-компоненты требуют аккуратной пайки и монтажа.

Общее назначение:

Этот конденсатор предназначен для сглаживания пульсаций напряжения, фильтрации шумов, стабилизации питания и временных задержек в электронных схемах. Его низкое ESR и высокий ток пульсаций делают его идеальным для использования в цепях питания.

В каких устройствах применяется:

• Импульсные источники питания (SMPS): Для фильтрации выходного напряжения и сглаживания пульсаций.
• DC-DC преобразователи: Для стабилизации напряжения и уменьшения шумов.
• Материнские платы компьютеров и ноутбуков: В цепях питания процессора, памяти и других компонентов.
• Сетевое оборудование: Маршрутизаторы, коммутаторы, модемы.
• Телекоммуникационное оборудование: Базовые станции, абонентские устройства.
• Промышленная электроника: Контроллеры, приводы, измерительное оборудование.
• Бытовая электроника: Телевизоры, аудио-видео техника, игровые консоли.
• Автомобильная электроника: В цепях управления и питания различных систем.
