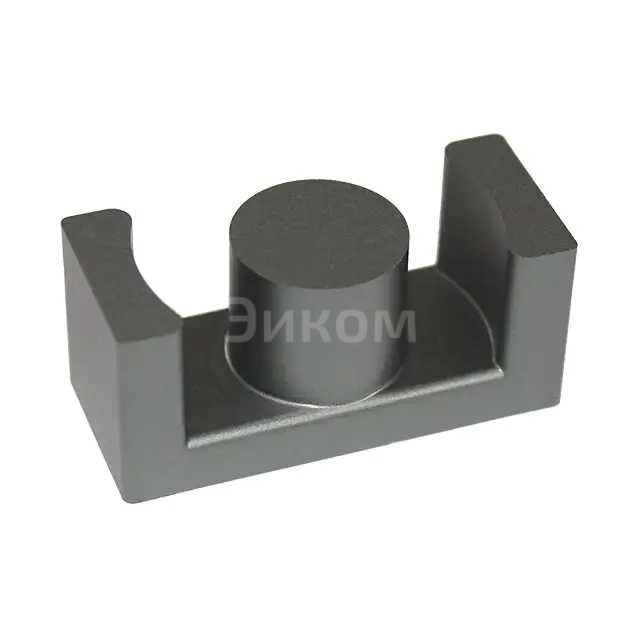

ETD49/25/16-3C94 ферритовый сердечник, ETD, 3C94, 4200 нГн/вит², 12 Вт

Основные параметры:

• Тип сердечника: ETD49 (Extended-T-shaped Drum) - это модификация E-сердечника, оптимизированная для высокой плотности мощности и эффективного охлаждения.
• Размер: 25/16 - указывает на размеры сердечника.
• Материал: 3C94 - это марганец-цинковый (MnZn) ферритовый материал производства Ferroxcube, предназначенный для использования в высокочастотных силовых преобразователях.
• Производитель: Ferroxcube - известный производитель ферритовых компонентов.

Плюсы:

• Высокая проницаемость: Материал 3C94 обладает высокой начальной проницаемостью, что позволяет создавать индукторы и трансформаторы с большим коэффициентом индуктивности при относительно небольшом количестве витков.
• Низкие потери на высоких частотах: Специально разработан для применения в высокочастотных устройствах, где минимизация потерь энергии в сердечнике критически важна.
• Хорошие температурные характеристики: Сохраняет свои магнитные свойства в широком диапазоне температур.
• Эффективное охлаждение: Конструкция ETD-сердечника способствует лучшему отводу тепла, что важно для мощных приложений.
• Оптимизирован для силовых применений: Подходит для использования в импульсных источниках питания, где требуются высокая эффективность и плотность мощности.

Минусы:

• Хрупкость: Ферритовые сердечники относительно хрупкие и могут повредиться при механических воздействиях.
• Ограничения по насыщению: Как и все ферриты, имеет точку насыщения, после которой его магнитные свойства резко ухудшаются. Необходимо правильно рассчитывать рабочую точку, чтобы избежать насыщения.
• Цена: Могут быть дороже по сравнению с другими типами магнитных сердечников, особенно для специализированных материалов, таких как 3C94.

Общее назначение:

Ферритовый сердечник ETD49/25/16-3C94 предназначен для использования в высокочастотных силовых преобразователях энергии. Он служит для создания индукторов и трансформаторов, обеспечивающих эффективное преобразование и фильтрацию электрической энергии.

В каких устройствах применяется:

• Импульсные источники питания (SMPS): В качестве силовых трансформаторов и индукторов для DC-DC преобразователей, AC-DC преобразователей.
• Инверторы: В схемах преобразования постоянного тока в переменный.
• Зарядные устройства: Для эффективной передачи энергии.
• Источники бесперебойного питания (ИБП): В силовых каскадах.
• Сварочное оборудование: В высокочастотных сварочных инверторах.
• Промышленное оборудование: В преобразователях частоты и других силовых электронных устройствах.
