F2913NLGK
  • В избранное
  • В сравнение
F2913NLGK

F2913NLGK

F2913NLGK
;
F2913NLGK

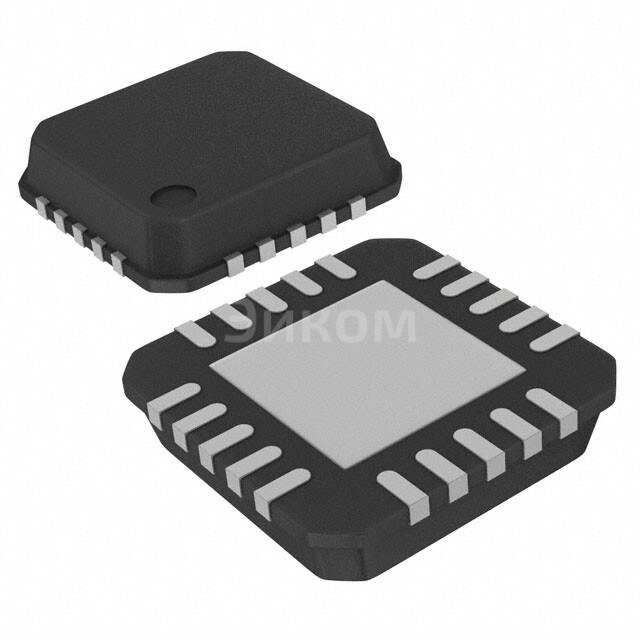

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Renesas Electronics
  • Артикул:
    F2913NLGK
  • Описание:
    HIGH ISOLATION SP2T RF SWITCHВсе характеристики

Минимальная цена F2913NLGK при покупке от 1 шт 1148.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить F2913NLGK с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание F2913NLGK

F2913NLGK Renesas Electronics HIGH ISOLATION SP2T RF SWITCH

  • Основные параметры:
    • Высокая изоляция (от 65 до 80 дБ)
    • Количество положений: 2 (SP2T)
    • Частота работы: от 100 МГц до 4 ГГц
    • Потери при активном состоянии: менее 1 дБ
    • Размеры: 7.5 x 3.8 x 1.0 мм
  • Плюсы:
    • Высокая изоляция обеспечивает надежное изолирование ненужных сигналов
    • Низкие потери при активном состоянии обеспечивают эффективное использование мощности сигнала
    • Малый размер позволяет использовать его в компактных устройствах
    • Широкий диапазон частот работы удовлетворяет потребностям различных применений
  • Минусы:
    • Цена может быть выше, чем у аналогичных компонентов с меньшей изоляцией
    • Требует точного подбора для определенных частот
  • Общее назначение:
    • Изоляция радиосигналов в антеннах и приемниках
    • Селекция каналов в многоканальных системах
    • Управление сигналами в беспроводных сетях
  • Применение в устройствах:
    • Мобильные телефоны
    • Беспроводные сети и устройства
    • Автомобильные системы связи
    • Антенны и приемники
Выбрано: Показать

Характеристики F2913NLGK

  • ВЧ тип
    2G/3G/4G/5G, WiMax
  • Схема
    SP2T
  • Частотный диапазон
    50MHz ~ 6GHz
  • Переходное затухание
    51dB
  • Вносимые потери
    1.25dB
  • Тестовая частота
    6GHz
  • P1dB
    36dBm
  • IIP3
    65dBm (typ)
  • Импеданс
    50Ohm
  • Напряжение питания
    2.7V ~ 5.5V
  • Рабочая температура
    -40°C ~ 110°C
  • Корпус
    20-VFQFN Exposed Pad
  • Исполнение корпуса
    20-VFQFPN (4x4)
  • Base Product Number
    F2913

Техническая документация

 F2913NLGK.pdf
pdf. 0 kb
  • 26 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 148 ₽
  • 10
    1 019 ₽
  • 25
    871 ₽
  • 100
    717 ₽
  • 490
    607 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Renesas Electronics
  • Артикул:
    F2913NLGK
  • Описание:
    HIGH ISOLATION SP2T RF SWITCHВсе характеристики

Минимальная цена F2913NLGK при покупке от 1 шт 1148.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить F2913NLGK с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание F2913NLGK

F2913NLGK Renesas Electronics HIGH ISOLATION SP2T RF SWITCH

  • Основные параметры:
    • Высокая изоляция (от 65 до 80 дБ)
    • Количество положений: 2 (SP2T)
    • Частота работы: от 100 МГц до 4 ГГц
    • Потери при активном состоянии: менее 1 дБ
    • Размеры: 7.5 x 3.8 x 1.0 мм
  • Плюсы:
    • Высокая изоляция обеспечивает надежное изолирование ненужных сигналов
    • Низкие потери при активном состоянии обеспечивают эффективное использование мощности сигнала
    • Малый размер позволяет использовать его в компактных устройствах
    • Широкий диапазон частот работы удовлетворяет потребностям различных применений
  • Минусы:
    • Цена может быть выше, чем у аналогичных компонентов с меньшей изоляцией
    • Требует точного подбора для определенных частот
  • Общее назначение:
    • Изоляция радиосигналов в антеннах и приемниках
    • Селекция каналов в многоканальных системах
    • Управление сигналами в беспроводных сетях
  • Применение в устройствах:
    • Мобильные телефоны
    • Беспроводные сети и устройства
    • Автомобильные системы связи
    • Антенны и приемники
Выбрано: Показать

Характеристики F2913NLGK

  • ВЧ тип
    2G/3G/4G/5G, WiMax
  • Схема
    SP2T
  • Частотный диапазон
    50MHz ~ 6GHz
  • Переходное затухание
    51dB
  • Вносимые потери
    1.25dB
  • Тестовая частота
    6GHz
  • P1dB
    36dBm
  • IIP3
    65dBm (typ)
  • Импеданс
    50Ohm
  • Напряжение питания
    2.7V ~ 5.5V
  • Рабочая температура
    -40°C ~ 110°C
  • Корпус
    20-VFQFN Exposed Pad
  • Исполнение корпуса
    20-VFQFPN (4x4)
  • Base Product Number
    F2913

Техническая документация

 F2913NLGK.pdf
pdf. 0 kb
