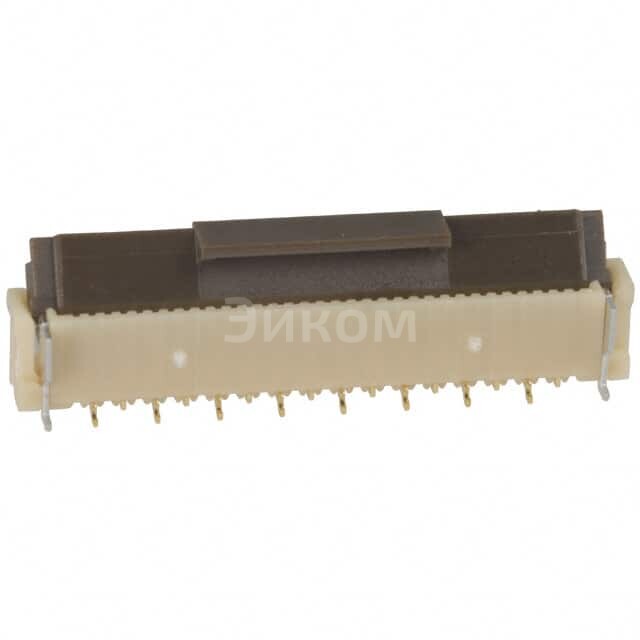

FH12-16S-1SV(55)

FH12-16S-1SV(55) разъем для шлейфов, FFC, FPC, 16 позиций, 50В, 0.5А

FH12-16S-1SV(55)
FH12-16S-1SV(55)

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Стоимость зависит от количества электронных компонентов. Минимальная цена 436 ₽/шт, купить FH12-16S-1SV(55) с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • 5 шт
    в наличии

1 шт. по 1 ₽/шт

0 ₽

  • Количество
    Цена
  • 1
    436 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Доставка
Выбрано: Показать

Характеристики

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип шлейфа
    FFC, FPC
  • Вид монтажа
    Surface Mount
  • Тип соединителя/контакта
    Contacts, Vertical - 1 Sided
  • Количество позиций
    16
  • Шаг
    0.039" (1.00mm)
  • Тип вывода
    Solder
  • Толщина шлейфа
    0.30mm
  • Высота над платой
    0.142" (3.60mm)
  • Запорное устройство
    Flip Lock
  • Тип кабельного наконечника
    Straight
  • Материал контактов
    Phosphor Bronze
  • Покрытие контактов
    Gold
  • Материал корпуса
    Polyamide (PA), Nylon
  • Материал привода
    Polyphenylene Sulfide (PPS)
  • Особенности
    Zero Insertion Force (ZIF)
  • Номинальное напряжение
    50V
  • Рабочая температура
    -40°C ~ 85°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    0.5A
  • Цвет корпуса
    Beige
  • Тип подсветки, цвет
    Brown
  • Mating Cycles
    20

Техническая документация

Техническая информация
pdf. 0 kb

Описание

FH12-16S-1SV(55) Hirose Electric Co Ltd CONN FFC FPC VERT 16POS 1MM SMD

  • Основные параметры:
    • Тип соединителя: FFC (Flexible Flat Cable) / FPC (Flexible Printed Circuit)
    • Количество позиций: 16
    • Ширина: 1 мм
    • Установка: SMD (Surface Mount Device)
    • Направление установки: Вертикальное (VERT)
  • Плюсы:
    • Малый размер и легкость при сборке
    • Высокая надежность и долговечность
    • Экономичное использование места на печатной плате
    • Простота использования и монтажа
  • Минусы:
    • Возможны проблемы с изгибаемостью при неправильном использовании
    • Сложнее ремонтировать по сравнению с жесткими кабелями
  • Общее назначение:
    • Соединение между гибким проводником и печатной платой в различных электронных устройствах
    • Использование в ноутбуках, планшетах, смартфонах и других мобильных устройствах
    • Применение в системах управления, бытовой технике и автомобильных электронике
