Каталог
Прототипирование, изготовление изделий
Адаптеры, платы разводки
FIT0290
  • В избранное
FIT0290

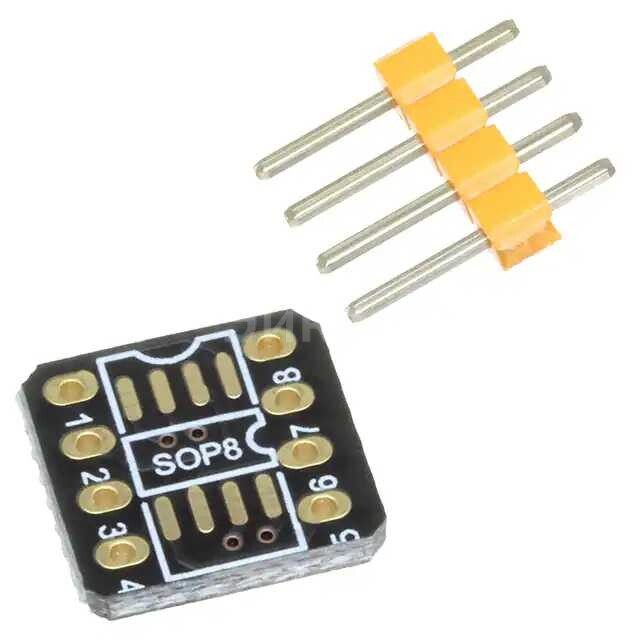

FIT0290 макетная плата, SMD to DIP, SOP, 8 позиций

  • В избранное
FIT0290
FIT0290

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    DFRobot
  • Артикул:
    FIT0290
  • Описание:
    PROTOTYPING BOARD - SOP8Все характеристики

Стоимость зависит от количества электронных компонентов. Минимальная цена 101 ₽/шт, купить FIT0290 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • 852 шт
    3-6 недель

1 шт. по 1 ₽/шт

0 ₽

  • Количество
    Цена с НДС
  • 1
    101 ₽

Кешбэк 1 балл

Не проходит
оплата на сайте?

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
Доставка

Характеристики

  • Тип макетной платы
    SMD to DIP
  • Поддерживаемые корпуса элементов
    SOP
  • Количество позиций
    8

Техническая документация

 Техническая информация
pdf. 0 kb

Описание

FIT0290 DFRobot PROTOTYPING BOARD - SOP8

  • Основные параметры:
    • Форм-фактор: SOP8 (8-пиновыйSurface Mount Package)
    • Размеры: 10 x 7.5 мм
    • Материал: Металл
    • Коннекторизация: 8 пинов
    • Тип: Прототипирование
  • Плюсы:
    • Удобство использования для быстрого прототипирования
    • Поддержка различных микроконтроллеров и микросхем
    • Простота установки и подключения компонентов
    • Минимальная потребность в специализированном оборудовании
  • Минусы:
    • Могут быть ограничены размерами и количеством доступных пинов
    • Необходимость в дополнительных компонентах для полноценной работы
    • Невозможность непосредственной переноски на готовые платы без дополнительных шагов
  • Общее назначение:
    • Быстрое создание прототипов электронных устройств
    • Тестирование и отладка микроконтроллеров и других микросхем
    • Обучение и демонстрация принципов работы электронных схем
  • В каких устройствах применяется:
    • Прототипирование электронных устройств
    • Исследования и разработка новых технологий
    • Образовательные цели и демонстрации

Альтернативные маркировки

  • 1738-1002
