Изоляторы
Изоляторы - Гальваническая развязка
FOD3120SDV
  • В избранное
  • В сравнение

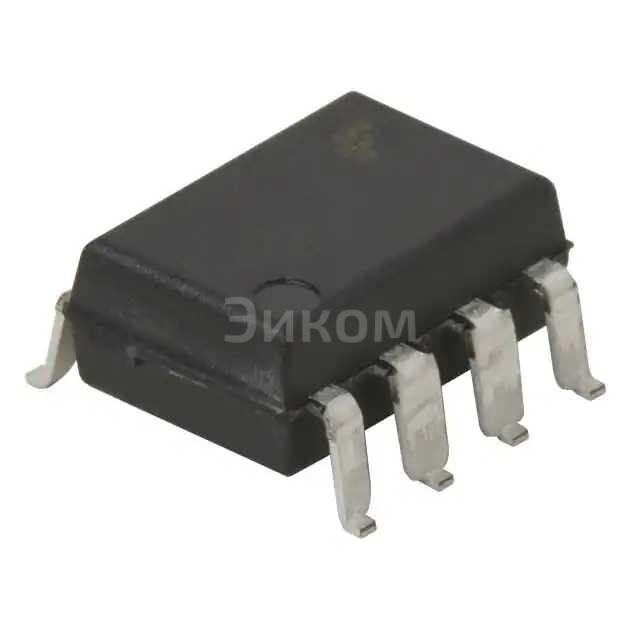

FOD3120SDV

FOD3120SDV

FOD3120SDV
;
FOD3120SDV

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi / Fairchild
  • Артикул:
    FOD3120SDV
  • Описание:
    Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8SMDВсе характеристики

Минимальная цена FOD3120SDV при покупке от 1 шт 406.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD3120SDV с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD3120SDV

FOD3120SDV ONSEMI Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8SMD

  • Основные параметры:
    • Рабочее напряжение: 5 кВ
    • Количество каналов: 1
    • Форм-фактор: 8-SMD
    • Тип: оптронный драйвер
    • Напряжение ввода: 15 В
    • Напряжение выхода: 24 В
    • Максимальная частота работы: 100 кГц
    • Сопротивление нагрузки: 500 Ом
  • Плюсы:
    • Высокое рабочее напряжение (5 кВ), что обеспечивает надежную работу в условиях высокого напряжения
    • Малый размер (8-SMD) для экономии места на плате
    • Защита от обратного напряжения
    • Устойчивость к электрическим шумам благодаря использованию оптрона
  • Минусы:
    • Высокая стоимость по сравнению с традиционными драйверами
    • Меньше гибкости в настройках по сравнению с дискретными решениями
  • Общее назначение:
    • Драйвинг полевых транзисторов или MOSFET
    • Защита от электромагнитных помех
    • Изоляция между контролируемой и управляемой сторонами
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Энергетические системы
    • Оборудование для управления двигателем
Выбрано: Показать

Характеристики FOD3120SDV

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    400ns, 400ns
  • Искажение длительности импульса (Макс)
    100ns
  • Время нарастания / Время затухания (Номинальное)
    60ns, 60ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    3A
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Approval Agency
    IEC, UL
  • Base Product Number
    FOD3120

Техническая документация

 FOD3120SDV.pdf
pdf. 0 kb
  • 1682 шт
    3-6 недель
  • Количество
    Цена
  • 1
    406 ₽
  • 10
    275 ₽
  • 100
    214 ₽
  • 500
    194 ₽
  • 1000
    183 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    onsemi / Fairchild
  • Артикул:
    FOD3120SDV
  • Описание:
    Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8SMDВсе характеристики

Минимальная цена FOD3120SDV при покупке от 1 шт 406.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD3120SDV с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD3120SDV

FOD3120SDV ONSEMI Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8SMD

  • Основные параметры:
    • Рабочее напряжение: 5 кВ
    • Количество каналов: 1
    • Форм-фактор: 8-SMD
    • Тип: оптронный драйвер
    • Напряжение ввода: 15 В
    • Напряжение выхода: 24 В
    • Максимальная частота работы: 100 кГц
    • Сопротивление нагрузки: 500 Ом
  • Плюсы:
    • Высокое рабочее напряжение (5 кВ), что обеспечивает надежную работу в условиях высокого напряжения
    • Малый размер (8-SMD) для экономии места на плате
    • Защита от обратного напряжения
    • Устойчивость к электрическим шумам благодаря использованию оптрона
  • Минусы:
    • Высокая стоимость по сравнению с традиционными драйверами
    • Меньше гибкости в настройках по сравнению с дискретными решениями
  • Общее назначение:
    • Драйвинг полевых транзисторов или MOSFET
    • Защита от электромагнитных помех
    • Изоляция между контролируемой и управляемой сторонами
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Энергетические системы
    • Оборудование для управления двигателем
Выбрано: Показать

Характеристики FOD3120SDV

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    400ns, 400ns
  • Искажение длительности импульса (Макс)
    100ns
  • Время нарастания / Время затухания (Номинальное)
    60ns, 60ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    3A
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Approval Agency
    IEC, UL
  • Base Product Number
    FOD3120

Техническая документация

 FOD3120SDV.pdf
pdf. 0 kb
