Изоляторы
Изоляторы - Гальваническая развязка
FOD3184
  • В избранное
  • В сравнение

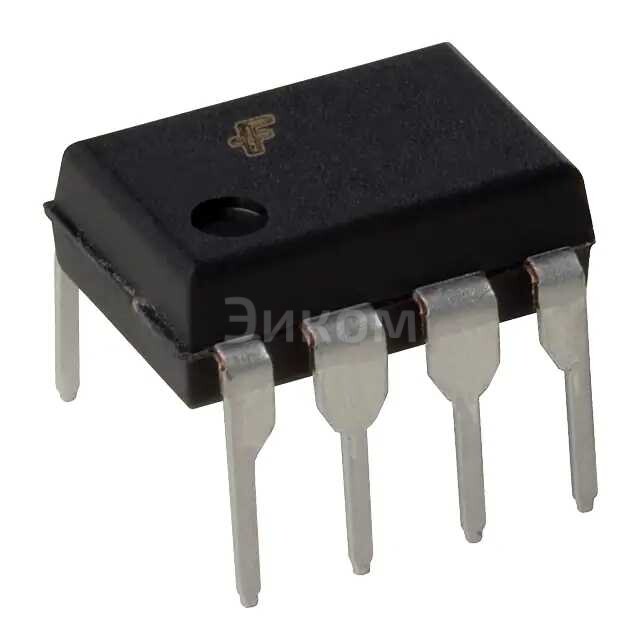

FOD3184

FOD3184

FOD3184
;
FOD3184

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi / Fairchild
  • Артикул:
    FOD3184
  • Описание:
    Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8DIPВсе характеристики

Минимальная цена FOD3184 при покупке от 1 шт 647.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD3184 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD3184

FOD3184 onsemi / Fairchild Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8DIP

  • Основные параметры:
    • Разъем: 8DIP
    • Предел работы по напряжению: ±30 В
    • Время отклика: < 25 нс
    • Максимальная частота работы: >100 кГц
    • Сопротивление выхода: 150 Ом
    • Количество каналов: 1
    • Разрядное напряжение: 15 В
    • Уровень устойчивости к разрядам: 5 кВ
  • Плюсы:
    • Высокая скорость отклика (< 25 нс)
    • Высокий предел работы по напряжению (±30 В)
    • Высокая устойчивость к разрядам (5 кВ)
    • Малое сопротивление выхода (150 Ом)
    • Высокая частота работы (>100 кГц)
  • Минусы:
    • Только одно входное и выходное каналы
    • Требует дополнительных компонентов для полной схемы
  • Общее назначение:
    • Изоляция цифровых сигналов в электрически изолированных системах
    • Защита от вредоносных импульсов
    • Обеспечение надежного управления MOSFET или IGBT транзисторами
  • Применение:
    • Автомобильная электроника
    • Энергетические системы
    • Инверторы
    • Промышленное оборудование
    • Системы управления двигателей
Выбрано: Показать

Характеристики FOD3184

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    210ns, 210ns
  • Искажение длительности импульса (Макс)
    65ns
  • Время нарастания / Время затухания (Номинальное)
    38ns, 24ns
  • Ток выхода высокий уровень, низкий уровень
    2.5A, 2.5A
  • Повторяющийся импульсный ток
    3A
  • Прямое напряжение (Vf)
    1.43V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    8-DIP
  • Approval Agency
    UL

Техническая документация

 FOD3184.pdf
pdf. 0 kb
  • 4 шт
    в наличии
  • 1047 шт
    3-6 недель
  • Количество
    Цена
  • 1
    647 ₽
  • 10
    319 ₽
  • 100
    293 ₽
  • 500
    276 ₽
  • 1000
    269 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    onsemi / Fairchild
  • Артикул:
    FOD3184
  • Описание:
    Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8DIPВсе характеристики

Минимальная цена FOD3184 при покупке от 1 шт 647.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD3184 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD3184

FOD3184 onsemi / Fairchild Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8DIP

  • Основные параметры:
    • Разъем: 8DIP
    • Предел работы по напряжению: ±30 В
    • Время отклика: < 25 нс
    • Максимальная частота работы: >100 кГц
    • Сопротивление выхода: 150 Ом
    • Количество каналов: 1
    • Разрядное напряжение: 15 В
    • Уровень устойчивости к разрядам: 5 кВ
  • Плюсы:
    • Высокая скорость отклика (< 25 нс)
    • Высокий предел работы по напряжению (±30 В)
    • Высокая устойчивость к разрядам (5 кВ)
    • Малое сопротивление выхода (150 Ом)
    • Высокая частота работы (>100 кГц)
  • Минусы:
    • Только одно входное и выходное каналы
    • Требует дополнительных компонентов для полной схемы
  • Общее назначение:
    • Изоляция цифровых сигналов в электрически изолированных системах
    • Защита от вредоносных импульсов
    • Обеспечение надежного управления MOSFET или IGBT транзисторами
  • Применение:
    • Автомобильная электроника
    • Энергетические системы
    • Инверторы
    • Промышленное оборудование
    • Системы управления двигателей
Выбрано: Показать

Характеристики FOD3184

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    210ns, 210ns
  • Искажение длительности импульса (Макс)
    65ns
  • Время нарастания / Время затухания (Номинальное)
    38ns, 24ns
  • Ток выхода высокий уровень, низкий уровень
    2.5A, 2.5A
  • Повторяющийся импульсный ток
    3A
  • Прямое напряжение (Vf)
    1.43V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    8-DIP
  • Approval Agency
    UL

Техническая документация

 FOD3184.pdf
pdf. 0 kb
