Изоляторы
Изоляторы - Гальваническая развязка
FOD3184S
  • В избранное
  • В сравнение

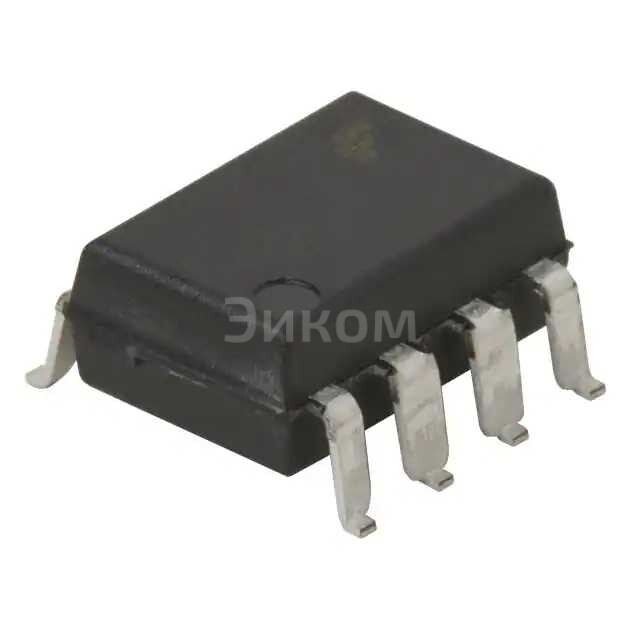

FOD3184S

FOD3184S

FOD3184S
;
FOD3184S

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi / Fairchild
  • Артикул:
    FOD3184S
  • Описание:
    Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8SMDВсе характеристики

Минимальная цена FOD3184S при покупке от 1 шт 606.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD3184S с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD3184S

FOD3184S onsemi Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8SMD

  • Основные параметры:
    • Изоляция: 5 кВ
    • Количество каналов: 1
    • Форм-фактор: 8SMD
    • Скорость переключения: до 20 МГц
    • Ток нагрузки: до 1 А
    • Применение при температуре: от -40°C до +125°C
  • Плюсы:
    • Высокая изоляция (5 кВ), обеспечивающая безопасность работы в высоковольтных системах
    • Малый размер (8SMD) для компактного размещения на плате
    • Высокая скорость переключения (до 20 МГц)
    • Устойчивость к шуму и помехам благодаря оптическому каскадированию
  • Минусы:
    • Высокая стоимость по сравнению с традиционными решениями
    • Затрудненность отладки из-за сложности анализа сигналов на выходе
  • Общее назначение:
    • Драйверы для гейтов полупроводниковых элементов (например, MOSFET, IGBT)
    • Защита от вредоносных воздействий в электрических цепях
    • Изоляция между контролируемой частью системы и нагрузкой
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Питание и преобразование энергии
    • Медицинское оборудование
    • Промышленное автоматизированное оборудование
Выбрано: Показать

Характеристики FOD3184S

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    210ns, 210ns
  • Искажение длительности импульса (Макс)
    65ns
  • Время нарастания / Время затухания (Номинальное)
    38ns, 24ns
  • Ток выхода высокий уровень, низкий уровень
    2.5A, 2.5A
  • Повторяющийся импульсный ток
    3A
  • Прямое напряжение (Vf)
    1.43V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Approval Agency
    UL
  • Base Product Number
    FOD3184

Техническая документация

 FOD3184S.pdf
pdf. 0 kb
  • 5 шт
    в наличии
  • 424 шт
    3-6 недель
  • Количество
    Цена
  • 1
    606 ₽
  • 10
    278 ₽
  • 100
    256 ₽
  • 500
    221 ₽
  • 1000
    208 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    onsemi / Fairchild
  • Артикул:
    FOD3184S
  • Описание:
    Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8SMDВсе характеристики

Минимальная цена FOD3184S при покупке от 1 шт 606.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD3184S с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD3184S

FOD3184S onsemi Оптрон: OPTOISO 5KV 1CH GATE DRIVER 8SMD

  • Основные параметры:
    • Изоляция: 5 кВ
    • Количество каналов: 1
    • Форм-фактор: 8SMD
    • Скорость переключения: до 20 МГц
    • Ток нагрузки: до 1 А
    • Применение при температуре: от -40°C до +125°C
  • Плюсы:
    • Высокая изоляция (5 кВ), обеспечивающая безопасность работы в высоковольтных системах
    • Малый размер (8SMD) для компактного размещения на плате
    • Высокая скорость переключения (до 20 МГц)
    • Устойчивость к шуму и помехам благодаря оптическому каскадированию
  • Минусы:
    • Высокая стоимость по сравнению с традиционными решениями
    • Затрудненность отладки из-за сложности анализа сигналов на выходе
  • Общее назначение:
    • Драйверы для гейтов полупроводниковых элементов (например, MOSFET, IGBT)
    • Защита от вредоносных воздействий в электрических цепях
    • Изоляция между контролируемой частью системы и нагрузкой
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Питание и преобразование энергии
    • Медицинское оборудование
    • Промышленное автоматизированное оборудование
Выбрано: Показать

Характеристики FOD3184S

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    210ns, 210ns
  • Искажение длительности импульса (Макс)
    65ns
  • Время нарастания / Время затухания (Номинальное)
    38ns, 24ns
  • Ток выхода высокий уровень, низкий уровень
    2.5A, 2.5A
  • Повторяющийся импульсный ток
    3A
  • Прямое напряжение (Vf)
    1.43V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Approval Agency
    UL
  • Base Product Number
    FOD3184

Техническая документация

 FOD3184S.pdf
pdf. 0 kb
