Каталог
Изоляторы
Оптопары с транзисторным выходом
FOD8143S
  • В избранное
  • В сравнение

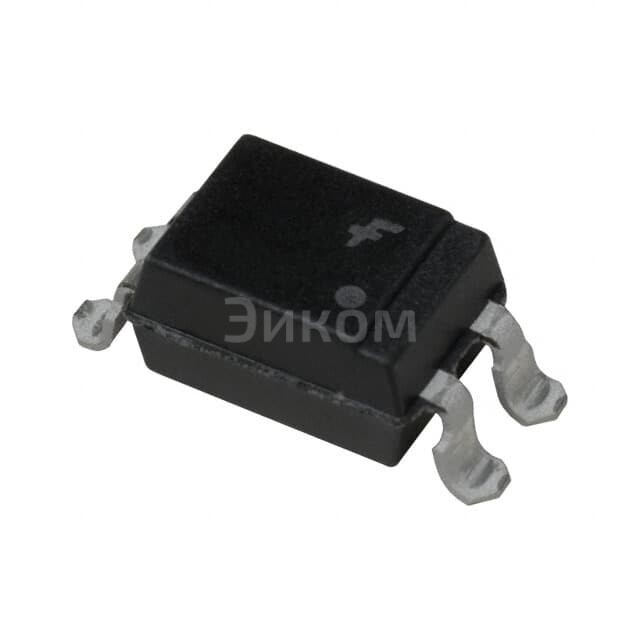

FOD8143S

FOD8143S оптопара с транзисторным выходом, 1 канал, 5000В, 70В, 50мА

FOD8143S
;
FOD8143S

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi
  • Артикул:
    FOD8143S
  • Описание:
    AC INPUT-TRANSISTOR OUTPUT OPTOCВсе характеристики

Минимальная цена FOD8143S при покупке от 1 шт 113.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD8143S с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD8143S

FOD8143S от компании ON Semiconductor — это optocoupler (оптический куплер), который используется для обеспечения изоляции между двумя электрическими цепями.

  • Основные параметры:
    • AC входное напряжение: до 250 В
    • DC входное напряжение: до 70 В
    • Максимальный входной ток: 10 mA
    • Выходной ток: до 25 mA
    • Частота: до 100 kHz
    • Рабочий диапазон температур: от -40°C до +125°C
  • Плюсы:
    • Электромагнитная изоляция между входом и выходом
    • Высокая надежность
    • Устойчивость к шумам и помехам
    • Простота применения
  • Минусы:
    • Затраты на производство
    • Существование определенной задержки сигнала
  • Общее назначение:
    • Изоляция цифровых сигналов от аналоговых
    • Защита от воздействия внешних электрических полей
    • Управление нагрузками в различных приборах
  • В каких устройствах применяется:
    • Автомобильных системах управления
    • Промышленном оборудовании
    • Электроприборах
    • Телекоммуникационных системах
    • Медицинской технике
Выбрано: Показать

Характеристики FOD8143S

  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    20% @ 1mA
  • Коэффициент усиления по току (Макс)
    300% @ 1mA
  • Время нарастания / Время затухания (Номинальное)
    4µs, 3µs
  • Тип входа
    AC, DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    70V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    200mV
  • Рабочая температура
    -55°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    4-SMD, Gull Wing
  • Исполнение корпуса
    4-SMD
  • Base Product Number
    FOD814

Техническая документация

 FOD8143S.pdf
pdf. 0 kb
  • 1714 шт
    3-6 недель
  • Количество
    Цена
  • 1
    113 ₽
  • 100
    56 ₽
  • 1000
    43 ₽
  • 6000
    37 ₽
  • 26000
    33.5 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    onsemi
  • Артикул:
    FOD8143S
  • Описание:
    AC INPUT-TRANSISTOR OUTPUT OPTOCВсе характеристики

Минимальная цена FOD8143S при покупке от 1 шт 113.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD8143S с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD8143S

FOD8143S от компании ON Semiconductor — это optocoupler (оптический куплер), который используется для обеспечения изоляции между двумя электрическими цепями.

  • Основные параметры:
    • AC входное напряжение: до 250 В
    • DC входное напряжение: до 70 В
    • Максимальный входной ток: 10 mA
    • Выходной ток: до 25 mA
    • Частота: до 100 kHz
    • Рабочий диапазон температур: от -40°C до +125°C
  • Плюсы:
    • Электромагнитная изоляция между входом и выходом
    • Высокая надежность
    • Устойчивость к шумам и помехам
    • Простота применения
  • Минусы:
    • Затраты на производство
    • Существование определенной задержки сигнала
  • Общее назначение:
    • Изоляция цифровых сигналов от аналоговых
    • Защита от воздействия внешних электрических полей
    • Управление нагрузками в различных приборах
  • В каких устройствах применяется:
    • Автомобильных системах управления
    • Промышленном оборудовании
    • Электроприборах
    • Телекоммуникационных системах
    • Медицинской технике
Выбрано: Показать

Характеристики FOD8143S

  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    20% @ 1mA
  • Коэффициент усиления по току (Макс)
    300% @ 1mA
  • Время нарастания / Время затухания (Номинальное)
    4µs, 3µs
  • Тип входа
    AC, DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    70V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    200mV
  • Рабочая температура
    -55°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    4-SMD, Gull Wing
  • Исполнение корпуса
    4-SMD
  • Base Product Number
    FOD814

Техническая документация

 FOD8143S.pdf
pdf. 0 kb
