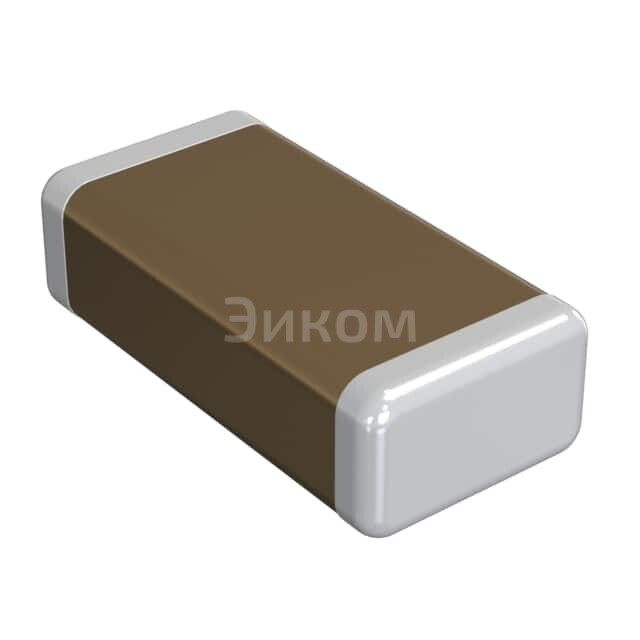

GCM3195C1H393JA16D

Основные параметры:

• Тип: Многослойный керамический конденсатор (MLCC)
• Производитель: Murata Electronics
• Серия: GCM
• Номинальная емкость: 39 нФ (393 = 39 x 10^3 пФ = 39 нФ)
• Допуск емкости: ±5% (J)
• Номинальное напряжение: 25 В (1H)
• Диэлектрик: X5R (C1) - обеспечивает стабильность емкости в диапазоне температур от -55°C до +85°C с изменением емкости не более ±15%
• Размер корпуса (EIA): 1206 (3.2 x 1.6 мм)
• Количество в упаковке (Reel): 4000 шт. (16D)

Плюсы:

• Высокая стабильность емкости в широком диапазоне температур благодаря диэлектрику X5R.
• Компактный размер (1206), подходит для миниатюрных устройств.
• Низкое эквивалентное последовательное сопротивление (ESR) и индуктивность (ESL), что важно для высокочастотных применений.
• Высокая надежность и долгий срок службы.
• Широкий диапазон рабочих температур.
• Отличная производительность для фильтрации и развязки.

Минусы:

• Изменение емкости до ±15% в рабочем температурном диапазоне (-55°C до +85°C) для диэлектрика X5R может быть критичным для некоторых прецизионных применений.
• Возможный пьезоэлектрический эффект (шум) при воздействии механических напряжений или быстро меняющихся электрических полей, характерный для керамических конденсаторов.
• Снижение эффективной емкости при приложении постоянного напряжения смещения (DC bias), особенно выраженное для X5R/X7R диэлектриков.

Общее назначение:

• Фильтрация шумов.
• Развязка цепей питания (decoupling).
• Сглаживание пульсаций.
• Времязадающие цепи (в сочетании с резисторами).
• Блокировка постоянной составляющей сигнала.

В каких устройствах применяется:

• Потребительская электроника (смартфоны, планшеты, ноутбуки, телевизоры).
• Автомобильная электроника (системы управления двигателем, информационно-развлекательные системы).
• Промышленное оборудование (контроллеры, датчики).
• Телекоммуникационное оборудование (базовые станции, маршрутизаторы).
• Медицинская техника.
• Источники питания.
• Любые электронные схемы, где требуется стабильная емкость и надежность в широком диапазоне температур.
