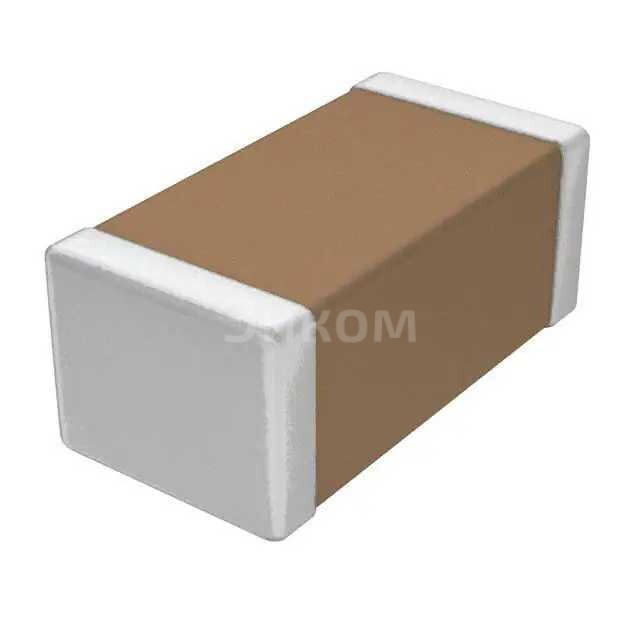

GMC21Z5U104Z50NT

Основные параметры:

• Тип компонента: Керамический конденсатор
• Производитель: Cal-Chip Electronics, Inc.
• Номинальная ёмкость: 0.1 мкФ (100 нФ)
• Номинальное напряжение: 50 В
• Диэлектрик: Z5U
• Корпус: 0805 (метрический 2012)

Плюсы:

• Компактный размер (0805) позволяет использовать в плотных монтажных схемах.
• Широкий диапазон рабочих температур, характерный для Z5U.
• Низкая стоимость по сравнению с конденсаторами с более стабильными диэлектриками.
• Подходит для поверхностного монтажа (SMD).

Минусы:

• Высокая зависимость ёмкости от температуры (до ±22% в диапазоне от +10°C до +85°C).
• Значительная зависимость ёмкости от приложенного напряжения постоянного тока.
• Относительно высокие потери (тангенс угла диэлектрических потерь).
• Не подходит для высокоточных или высокочастотных применений, где требуется стабильность ёмкости.

Общее назначение:

Конденсаторы с диэлектриком Z5U, такие как этот, обычно используются в некритичных применениях, где допуски ёмкости могут быть широкими. Они хорошо подходят для развязки по питанию, фильтрации низких частот и других общих применений, где стоимость и размер являются ключевыми факторами, а точность и стабильность ёмкости не являются первостепенными.

Применение в устройствах:

• Бытовая электроника (телевизоры, аудио-видео техника, игрушки).
• Промышленная электроника (некритичные цепи управления, датчики).
• Компьютерная периферия (клавиатуры, мыши, принтеры).
• Блоки питания (для сглаживания пульсаций, где не требуется высокая точность).
• Некритические цепи развязки микроконтроллеров и других цифровых ИС.
