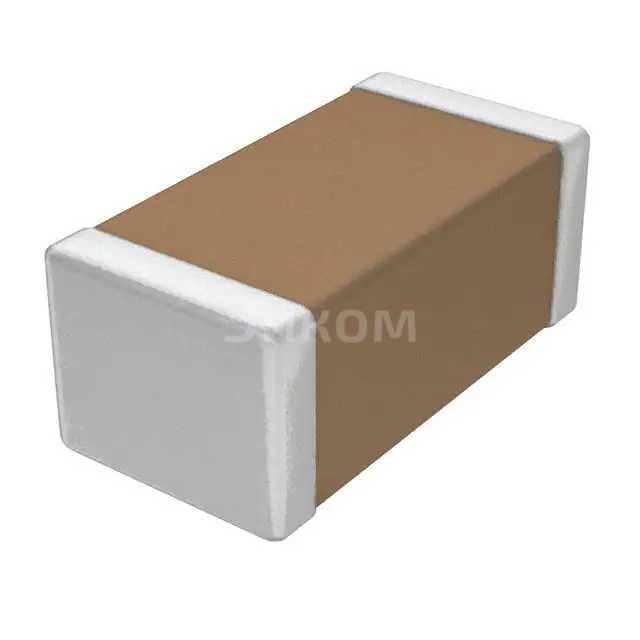

GMC31X7R153J50NT

Основные параметры:

• Тип компонента: Многослойный керамический конденсатор (MLCC)
• Производитель: Cal-Chip Electronics, Inc.
• Серия: GMC31X7R
• Емкость: 0.015 мкФ (15 нФ)
• Номинальное напряжение: 50 В
• Диэлектрик: X7R
• Размер корпуса (типоразмер): 1206 (3.2 мм x 1.6 мм)
• Допуск емкости: ±5% (буква J в обозначении 153J)
• Рабочая температура: -55°C до +125°C (характеристика X7R)

Плюсы:

• Высокая стабильность емкости в широком диапазоне температур (для диэлектрика X7R).
• Малые размеры и низкий профиль, что позволяет использовать их в компактных устройствах.
• Низкое эквивалентное последовательное сопротивление (ESR) и эквивалентная последовательная индуктивность (ESL) на высоких частотах.
• Доступная цена.
• Широкий диапазон номинальных напряжений и емкостей.
• Высокая надежность и долгий срок службы.

Минусы:

• Емкость может незначительно изменяться при изменении приложенного напряжения (особенно для диэлектриков класса II, к которым относится X7R).
• Может проявляться пьезоэффект (изменение емкости под воздействием механических напряжений или генерация шума при вибрации).
• Не подходит для применений, требующих очень высокой точности емкости или стабильности при экстремальных изменениях напряжения.

Общее назначение:

Керамические конденсаторы с диэлектриком X7R являются универсальными компонентами и используются для широкого круга задач в электронике. Их основное назначение — сглаживание пульсаций напряжения, фильтрация шумов, развязка питания, временные цепи и сигнальные цепи.

В каких устройствах применяется:

• Источники питания (DC-DC преобразователи, линейные стабилизаторы)
• Цифровая электроника (микроконтроллеры, процессоры, ПЛИС)
• Аналоговая электроника (усилители, фильтры, осцилляторы)
• Телекоммуникационное оборудование
• Бытовая электроника (телевизоры, аудио-видео техника, компьютеры)
• Автомобильная электроника
• Промышленная автоматика
• Медицинское оборудование
• Светодиодное освещение
