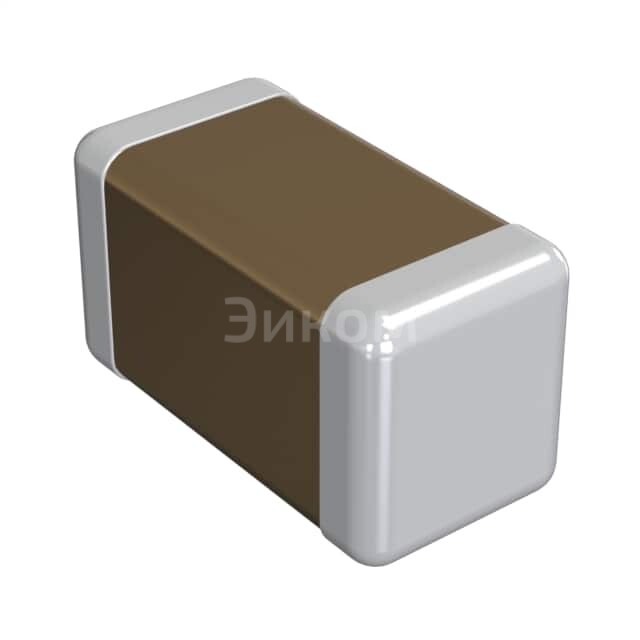

GRM155C71A105ME11D

Основные параметры:

• Тип: Многослойный керамический конденсатор (MLCC)
• Производитель: Murata Electronics
• Серия: GRM (стандартная серия для общего назначения)
• Размер корпуса (EIA): 0402 (1.0 x 0.5 мм)
• Диэлектрик: X7R (температурно-стабильный, изменение емкости не более ±15% в диапазоне от -55°C до +125°C)
• Номинальное напряжение: 10 В (1A)
• Номинальная емкость: 1.0 мкФ (105)
• Допуск емкости: ±20% (M)
• Вывод: Никелевый барьер с оловянным покрытием (E11)
• Упаковка: Лента и катушка (D)

Плюсы:

• Высокая удельная емкость (большая емкость в малом объеме)
• Малые размеры (форм-фактор 0402 идеально подходит для миниатюрных устройств)
• Широкий диапазон рабочих температур (-55°C до +125°C)
• Низкое эквивалентное последовательное сопротивление (ESR) и эквивалентная последовательная индуктивность (ESL)
• Хорошая стабильность характеристик в широком диапазоне температур (диэлектрик X7R)
• Высокая надежность и длительный срок службы
• Подходит для поверхностного монтажа (SMD)

Минусы:

• Емкость может значительно снижаться при приложении постоянного напряжения (DC Bias Effect), особенно для диэлектриков X7R и Y5V/Z5U. Для X7R эффект менее выражен, чем для Y5V/Z5U, но все же присутствует.
• Механическая хрупкость (подвержены растрескиванию при изгибе печатной платы)
• Пьезоэлектрический эффект (могут генерировать шум или микрофонный эффект при механических вибрациях или быстрых изменениях напряжения)
• Емкость может изменяться в зависимости от температуры и частоты

Общее назначение:

Конденсаторы общего назначения для использования в широком спектре электронных схем, где требуется стабильная емкость в широком температурном диапазоне и компактные размеры.

В каких устройствах применяется:

• Мобильные телефоны и планшеты
• Ноутбуки и компьютеры
• Бытовая электроника (телевизоры, аудио-видео техника)
• Коммуникационное оборудование
• Автомобильная электроника (некритичные применения)
• Медицинское оборудование (некритичные применения)
• Источники питания (сглаживающие и развязывающие конденсаторы)
• Цифровые и аналоговые схемы (фильтрация, развязка питания, времязадающие цепи)
