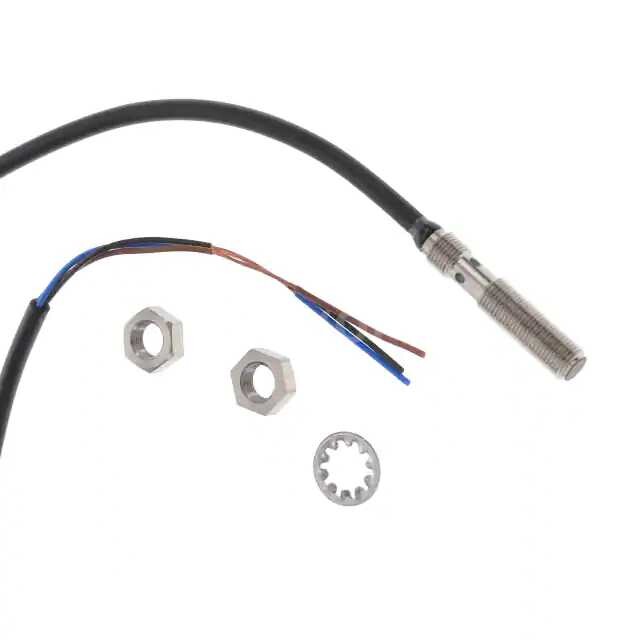

GX-305M-B-N датчик индуктивный, NPN-NC, 10В ~ 30В, 4кГц

Основные параметры:

• Модель: GX-305M-B-N
• Производитель: Panasonic Industrial Automation Sales
• Тип датчика: Индуктивный датчик приближения
• Размер: M5 (диаметр резьбы 5 мм)
• Конструкция: Экранированный (Shielded) – позволяет устанавливать датчик заподлицо с металлической поверхностью без потери чувствительности.
• Выходной тип: NPN (открытый коллектор NPN)
• Функция выхода: NC (Normally Closed – нормально закрытый) – выходной транзистор закрыт (высокое сопротивление) при отсутствии объекта и открывается (низкое сопротивление/замыкание на землю) при обнаружении объекта.
• Рабочее напряжение: Обычно 10-30 В постоянного тока (типично для промышленных датчиков).
• Расстояние срабатывания: Не указано, но для M5 экранированных датчиков обычно составляет 0.8 мм - 1.5 мм.
• Частота переключения: Не указана, но обычно несколько сотен Гц до нескольких кГц.

Плюсы:

• Высокая надежность и долговечность благодаря отсутствию механических частей.
• Устойчивость к пыли, грязи, влаге и вибрации.
• Высокая скорость срабатывания.
• Компактный размер M5 позволяет использовать его в ограниченном пространстве.
• Экранированная конструкция минимизирует влияние соседних металлических объектов и позволяет монтаж заподлицо.
• NPN выход совместим со многими промышленными контроллерами (ПЛК).
• Нормально закрытый выход (NC) обеспечивает безопасность, так как обрыв провода или потеря питания датчика воспринимается как отсутствие объекта.

Минусы:

• Ограниченное расстояние срабатывания (характерно для индуктивных датчиков, особенно малых размеров).
• Обнаруживает только металлические объекты.
• Чувствительность может зависеть от типа металла (меньше для немагнитных металлов).
• Требует постоянного напряжения питания.

Общее назначение:

Индуктивный датчик GX-305M-B-N предназначен для бесконтактного обнаружения металлических объектов. Он используется для определения положения, подсчета, контроля наличия/отсутствия деталей и других задач автоматизации, где требуется надежное и быстрое обнаружение металла.

В каких устройствах применяется:

• Станки с ЧПУ и другое металлообрабатывающее оборудование.
• Линии сборки и упаковки для контроля наличия деталей.
• Робототехника для определения положения захватов или объектов.
• Конвейерные системы для подсчета или позиционирования металлических изделий.
• Оборудование для автоматизации производства, где требуется точное определение конечного положения.
• 3D-принтеры (иногда для автокалибровки стола).
• Промышленные принтеры и этикетировочные машины.
