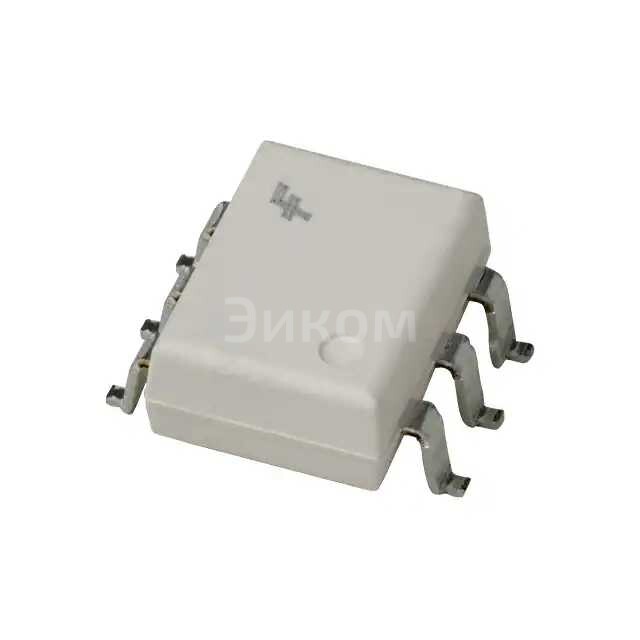

H11N1SR2M

H11N1SR2M

H11N1SR2M
;
H11N1SR2M

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена H11N1SR2M при покупке от 1 шт 367.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить H11N1SR2M с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание H11N1SR2M

H11N1SR2M onsemi / Fairchild OPTOISO 4.17KV OPN COLL 6SMD — это оптоизолированный транзисторный каскад с высоким уровнем изоляции.

  • Основные параметры:
    • Номинальное напряжение изоляции: 4.17 кВ
    • Максимальная напряжение включения: 30 В
    • Максимальное напряжение отключения: 30 В
    • Размеры: 6 SMD
  • Плюсы:
    • Высокий уровень изоляции
    • Стабильность работы при больших температурных перепадах
    • Малый размер и легкий монтаж
    • Высокая надежность
  • Минусы:
    • Высокая стоимость по сравнению с низкоизолированными аналогами
    • Большое количество тепла, выделяемого во время работы
  • Общее назначение:
    • Изоляция сигналов в электрических цепях
    • Защита от короткого замыкания
    • Передача данных между разными уровнями напряжения
  • Применяется в:
    • Автомобильной электронике
    • Промышленной автоматизации
    • Медицинской технике
    • Электронных системах с высокими требованиями к надежности
Выбрано: Показать

Характеристики H11N1SR2M

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    4170Vrms
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    5MHz
  • Задержка распространения tpLH / tpHL (Макс)
    330ns, 330ns
  • Время нарастания / Время затухания (Номинальное)
    7.5ns, 12ns
  • Прямое напряжение (Vf)
    1.4V
  • Прямой ток (If) (Max)
    30mA
  • Напряжение питания
    4V ~ 15V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SMD, Gull Wing
  • Исполнение корпуса
    6-SMD
  • Base Product Number
    H11N1

Техническая документация

H11N1SR2M.pdf
pdf. 0 kb
  • 3553 шт
    3-6 недель
  • Количество
    Цена
  • 1
    367 ₽
  • 10
    263 ₽
  • 100
    200 ₽
  • 500
    172 ₽
  • 2000
    157 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена H11N1SR2M при покупке от 1 шт 367.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить H11N1SR2M с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание H11N1SR2M

H11N1SR2M onsemi / Fairchild OPTOISO 4.17KV OPN COLL 6SMD — это оптоизолированный транзисторный каскад с высоким уровнем изоляции.

  • Основные параметры:
    • Номинальное напряжение изоляции: 4.17 кВ
    • Максимальная напряжение включения: 30 В
    • Максимальное напряжение отключения: 30 В
    • Размеры: 6 SMD
  • Плюсы:
    • Высокий уровень изоляции
    • Стабильность работы при больших температурных перепадах
    • Малый размер и легкий монтаж
    • Высокая надежность
  • Минусы:
    • Высокая стоимость по сравнению с низкоизолированными аналогами
    • Большое количество тепла, выделяемого во время работы
  • Общее назначение:
    • Изоляция сигналов в электрических цепях
    • Защита от короткого замыкания
    • Передача данных между разными уровнями напряжения
  • Применяется в:
    • Автомобильной электронике
    • Промышленной автоматизации
    • Медицинской технике
    • Электронных системах с высокими требованиями к надежности
Выбрано: Показать

Характеристики H11N1SR2M

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    4170Vrms
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    5MHz
  • Задержка распространения tpLH / tpHL (Макс)
    330ns, 330ns
  • Время нарастания / Время затухания (Номинальное)
    7.5ns, 12ns
  • Прямое напряжение (Vf)
    1.4V
  • Прямой ток (If) (Max)
    30mA
  • Напряжение питания
    4V ~ 15V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SMD, Gull Wing
  • Исполнение корпуса
    6-SMD
  • Base Product Number
    H11N1

Техническая документация

H11N1SR2M.pdf
pdf. 0 kb
