H11N1VM

H11N1VM

H11N1VM
;
H11N1VM

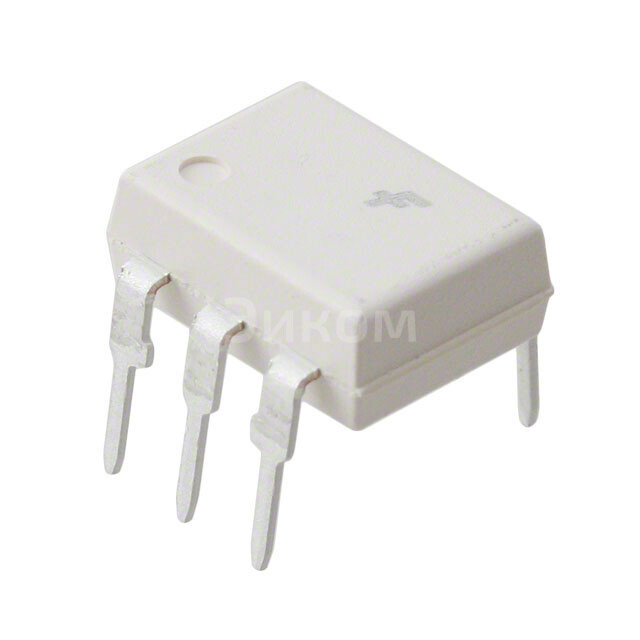

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена H11N1VM при покупке от 1 шт 980.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить H11N1VM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание H11N1VM

H11N1VM onsemi / Fairchild OPTOISO 4.17KV OPN COLL 6DIP — это optocoupler (оптоизолирующий преобразователь) высокого напряжения. Optocoupler используется для обеспечения изоляции между двумя цепями электрической схемы.

  • Основные параметры:
    • Входное напряжение: 4.17 кВ
    • Количество каналов: 1
    • Форм-фактор: 6DIP
  • Плюсы:
    • Высокая степень изоляции, что обеспечивает безопасность в применениях с высоким напряжением
    • Малый размер и компактный форм-фактор
    • Прочность при работе в различных условиях
    • Устойчивость к электромагнитному шуму
  • Минусы:
    • Небольшой коэффициент передачи сигнала
    • Требует дополнительных компонентов для работы
  • Общее назначение:
    • Изоляция между высоковольтной и низковольтной сторонами электрических схем
    • Защита от перенапряжений и скачков напряжения
    • Передача сигналов в условиях электромагнитного шума
  • Применение:
    • Автомобильная электроника
    • Промышленное оборудование
    • Энергетические системы
    • Инверторы и другие высоковольтные устройства
Выбрано: Показать

Характеристики H11N1VM

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    4170Vrms
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    5MHz
  • Задержка распространения tpLH / tpHL (Макс)
    330ns, 330ns
  • Время нарастания / Время затухания (Номинальное)
    7.5ns, 12ns
  • Прямое напряжение (Vf)
    1.4V
  • Прямой ток (If) (Max)
    30mA
  • Напряжение питания
    4V ~ 15V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    H11N1

Техническая документация

H11N1VM.pdf
pdf. 0 kb
  • 365 шт
    3-6 недель
  • Количество
    Цена
  • 1
    980 ₽
  • 10
    721 ₽
  • 100
    687 ₽
  • 500
    593 ₽
  • 1000
    295 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена H11N1VM при покупке от 1 шт 980.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить H11N1VM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание H11N1VM

H11N1VM onsemi / Fairchild OPTOISO 4.17KV OPN COLL 6DIP — это optocoupler (оптоизолирующий преобразователь) высокого напряжения. Optocoupler используется для обеспечения изоляции между двумя цепями электрической схемы.

  • Основные параметры:
    • Входное напряжение: 4.17 кВ
    • Количество каналов: 1
    • Форм-фактор: 6DIP
  • Плюсы:
    • Высокая степень изоляции, что обеспечивает безопасность в применениях с высоким напряжением
    • Малый размер и компактный форм-фактор
    • Прочность при работе в различных условиях
    • Устойчивость к электромагнитному шуму
  • Минусы:
    • Небольшой коэффициент передачи сигнала
    • Требует дополнительных компонентов для работы
  • Общее назначение:
    • Изоляция между высоковольтной и низковольтной сторонами электрических схем
    • Защита от перенапряжений и скачков напряжения
    • Передача сигналов в условиях электромагнитного шума
  • Применение:
    • Автомобильная электроника
    • Промышленное оборудование
    • Энергетические системы
    • Инверторы и другие высоковольтные устройства
Выбрано: Показать

Характеристики H11N1VM

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    4170Vrms
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    5MHz
  • Задержка распространения tpLH / tpHL (Макс)
    330ns, 330ns
  • Время нарастания / Время затухания (Номинальное)
    7.5ns, 12ns
  • Прямое напряжение (Vf)
    1.4V
  • Прямой ток (If) (Max)
    30mA
  • Напряжение питания
    4V ~ 15V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    H11N1

Техническая документация

H11N1VM.pdf
pdf. 0 kb
