Каталог
Изоляторы
Оптопары с логическим выходом
HCNW2601
  • В избранное
  • В сравнение

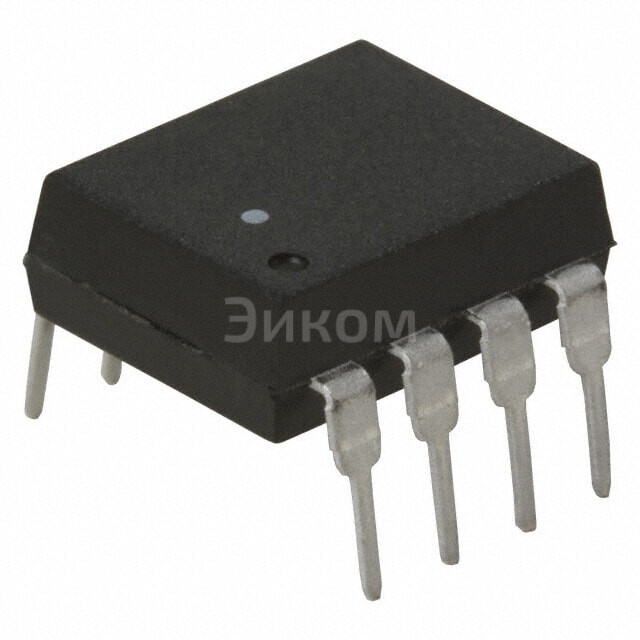

HCNW2601

HCNW2601

HCNW2601
;
HCNW2601

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Broadcom / Avago
  • Артикул:
    HCNW2601
  • Описание:
    OPTOISO 5KV OPEN COLLECTOR 8DIPВсе характеристики

Минимальная цена HCNW2601 при покупке от 1 шт 1053.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCNW2601 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCNW2601

HCNW2601 Broadcom / Avago OPTOISO 5KV OPEN COLLECTOR 8DIP

  • Основные параметры:
    • Размер: 8-пиновый DIP-контейнер
    • Максимальное напряжение изоляции: 5 кВ
    • Тип: optoisolator (оптоизолатор)
    • Тип выхода: open collector (открытый коллектор)
    • Количество входов: 1
    • Количество выходов: 1
  • Плюсы:
    • Высокая изоляция между входом и выходом (5 кВ)
    • Защита от перенапряжений благодаря оптической изоляции
    • Устойчивость к электромагнитному шуму
    • Простота использования и надежность
  • Минусы:
    • Необходимо дополнительное питание для подключения нагрузки
    • Выход открытого коллектора может ограничить максимальную скорость работы
  • Общее назначение:
    • Изоляция цифровых сигналов между различными блоками или системами
    • Защита от взаимного воздействия между высоковольтными и низковольтными цепями
    • Передача данных без физического контакта
  • Применение:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Инверторы и преобразователи
    • Электронные системы безопасности
    • Программируемые логические контроллеры (PLC)
Выбрано: Показать

Характеристики HCNW2601

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    10kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector, Schottky Clamped
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    10MBd
  • Задержка распространения tpLH / tpHL (Макс)
    100ns, 100ns
  • Время нарастания / Время затухания (Номинальное)
    24ns, 10ns
  • Прямое напряжение (Vf)
    1.64V
  • Прямой ток (If) (Max)
    20mA
  • Напряжение питания
    4.5V ~ 5.5V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    8-DIP
  • Base Product Number
    HCNW2601

Техническая документация

 HCNW2601.pdf
pdf. 0 kb
  • 64 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 053 ₽
  • 10
    744 ₽
  • 25
    674 ₽
  • 84
    609 ₽
  • 252
    567 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Broadcom / Avago
  • Артикул:
    HCNW2601
  • Описание:
    OPTOISO 5KV OPEN COLLECTOR 8DIPВсе характеристики

Минимальная цена HCNW2601 при покупке от 1 шт 1053.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCNW2601 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCNW2601

HCNW2601 Broadcom / Avago OPTOISO 5KV OPEN COLLECTOR 8DIP

  • Основные параметры:
    • Размер: 8-пиновый DIP-контейнер
    • Максимальное напряжение изоляции: 5 кВ
    • Тип: optoisolator (оптоизолатор)
    • Тип выхода: open collector (открытый коллектор)
    • Количество входов: 1
    • Количество выходов: 1
  • Плюсы:
    • Высокая изоляция между входом и выходом (5 кВ)
    • Защита от перенапряжений благодаря оптической изоляции
    • Устойчивость к электромагнитному шуму
    • Простота использования и надежность
  • Минусы:
    • Необходимо дополнительное питание для подключения нагрузки
    • Выход открытого коллектора может ограничить максимальную скорость работы
  • Общее назначение:
    • Изоляция цифровых сигналов между различными блоками или системами
    • Защита от взаимного воздействия между высоковольтными и низковольтными цепями
    • Передача данных без физического контакта
  • Применение:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Инверторы и преобразователи
    • Электронные системы безопасности
    • Программируемые логические контроллеры (PLC)
Выбрано: Показать

Характеристики HCNW2601

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    10kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector, Schottky Clamped
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    10MBd
  • Задержка распространения tpLH / tpHL (Макс)
    100ns, 100ns
  • Время нарастания / Время затухания (Номинальное)
    24ns, 10ns
  • Прямое напряжение (Vf)
    1.64V
  • Прямой ток (If) (Max)
    20mA
  • Напряжение питания
    4.5V ~ 5.5V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    8-DIP
  • Base Product Number
    HCNW2601

Техническая документация

 HCNW2601.pdf
pdf. 0 kb
