HCPL0601

HCPL0601

HCPL0601
;
HCPL0601

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена HCPL0601 при покупке от 1 шт 294.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL0601 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL0601

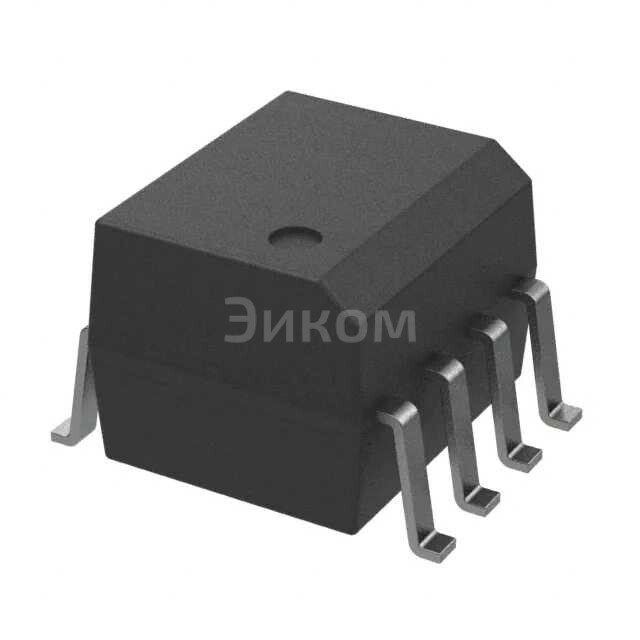

HCPL0601 ON SEMICONDUCTOR Оптрон: OPTOISO 3.75KV OPN COLLECTOR 8SO

  • Основные параметры:
    • Изолированная оптическая трансиверная схема
    • Рабочее напряжение до 3.75 кВ
    • Коллекторная емкость: 8SO (8-пиновый корпус)
    • Диапазон температур: от -40°C до +125°C
  • Плюсы:
    • Высокая изоляция между входом и выходом
    • Высокая надежность и долговечность
    • Малый размер и легкий монтаж
    • Простота использования и интеграции в системы
  • Минусы:
    • Высокая стоимость по сравнению с незащищенными компонентами
    • Увеличение сложности в дизайне электронных схем
  • Общее назначение:
    • Изоляция сигналов в высоковольтных системах
    • Защита от взаимного влияния сигналов в многопроводных системах
    • Передача данных в условиях высоких уровней электромагнитного излучения
  • В каких устройствах применяется:
    • Автомобильной промышленности
    • Авиационной и космической технике
    • Энергетических системах
    • Производственных линиях
    • Системах управления
Выбрано: Показать

Характеристики HCPL0601

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    10kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    10Mbps
  • Задержка распространения tpLH / tpHL (Макс)
    75ns, 75ns
  • Время нарастания / Время затухания (Номинальное)
    50ns, 12ns
  • Прямое напряжение (Vf)
    1.75V (Max)
  • Прямой ток (If) (Max)
    50mA
  • Напряжение питания
    4.5V ~ 5.5V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.154", 3.90mm Width)
  • Исполнение корпуса
    8-SOIC
  • Base Product Number
    HCPL06

Техническая документация

HCPL0601.pdf
pdf. 0 kb
  • 566 шт
    3-6 недель
  • Количество
    Цена
  • 1
    294 ₽
  • 10
    212 ₽
  • 25
    194 ₽
  • 50
    179 ₽
  • 500
    135 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена HCPL0601 при покупке от 1 шт 294.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL0601 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL0601

HCPL0601 ON SEMICONDUCTOR Оптрон: OPTOISO 3.75KV OPN COLLECTOR 8SO

  • Основные параметры:
    • Изолированная оптическая трансиверная схема
    • Рабочее напряжение до 3.75 кВ
    • Коллекторная емкость: 8SO (8-пиновый корпус)
    • Диапазон температур: от -40°C до +125°C
  • Плюсы:
    • Высокая изоляция между входом и выходом
    • Высокая надежность и долговечность
    • Малый размер и легкий монтаж
    • Простота использования и интеграции в системы
  • Минусы:
    • Высокая стоимость по сравнению с незащищенными компонентами
    • Увеличение сложности в дизайне электронных схем
  • Общее назначение:
    • Изоляция сигналов в высоковольтных системах
    • Защита от взаимного влияния сигналов в многопроводных системах
    • Передача данных в условиях высоких уровней электромагнитного излучения
  • В каких устройствах применяется:
    • Автомобильной промышленности
    • Авиационной и космической технике
    • Энергетических системах
    • Производственных линиях
    • Системах управления
Выбрано: Показать

Характеристики HCPL0601

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    10kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    10Mbps
  • Задержка распространения tpLH / tpHL (Макс)
    75ns, 75ns
  • Время нарастания / Время затухания (Номинальное)
    50ns, 12ns
  • Прямое напряжение (Vf)
    1.75V (Max)
  • Прямой ток (If) (Max)
    50mA
  • Напряжение питания
    4.5V ~ 5.5V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.154", 3.90mm Width)
  • Исполнение корпуса
    8-SOIC
  • Base Product Number
    HCPL06

Техническая документация

HCPL0601.pdf
pdf. 0 kb
