HCPL2611SDM

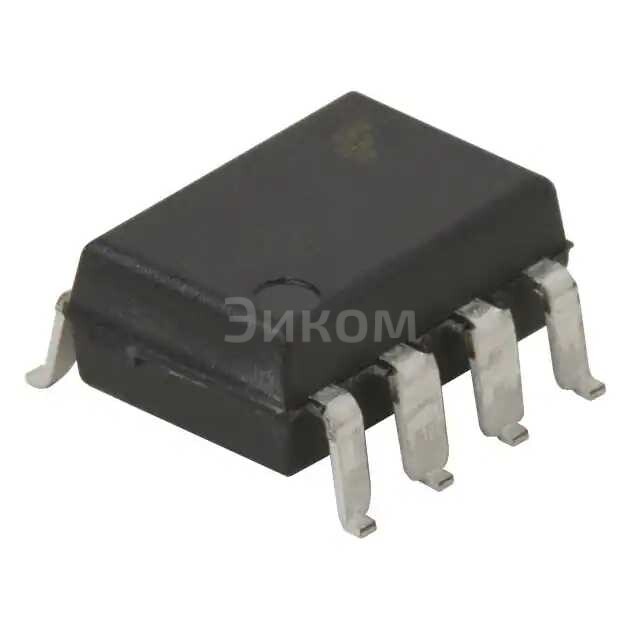

HCPL2611SDM onsemi OPTOCOUPLER LOGIC 8SMD GW - это высокоскоростной оптопары с логическим выходом, предназначенный для изоляции сигналов в электронных схемах. "SDM" в названии, вероятно, указывает на упаковку SOIC-8 с расширенным диапазоном температур (Military Grade) или специальную обработку для повышенной надежности, а "GW" может быть частью маркировки партии или производственной информации.

• Основные параметры:
• Тип: Высокоскоростной оптопара, логический выход (Schmitt trigger output).
• Напряжение изоляции: Обычно 2500 Vrms или 3750 Vrms (точное значение зависит от конкретной версии, но для SDM часто выше).
• Скорость передачи данных: До 10 Мбит/с.
• Напряжение питания: 4.5 В - 5.5 В.
• Ток потребления: Низкий.
• Рабочий температурный диапазон: Расширенный (например, от -55°C до +125°C для версий SDM).
• Корпус: 8-выводной SOIC (Small Outline Integrated Circuit) для поверхностного монтажа.
• Выход: Открытый коллектор или totem pole (зависит от точной модификации, но для логических оптопар обычно totem pole или compatible с TTL/CMOS).
• Плюсы:
• Высокая скорость передачи данных позволяет использовать в быстродействующих системах.
• Отличная электрическая изоляция между входом и выходом, защищающая чувствительные компоненты от перенапряжений и помех.
• Логический выход упрощает интеграцию с цифровыми схемами (TTL/CMOS).
• Расширенный температурный диапазон делает его пригодным для применения в жестких условиях.
• Компактный корпус для поверхностного монтажа экономит место на печатной плате.
• Высокий коэффициент подавления синфазных помех (CMR).
• Минусы:
• Относительно высокая стоимость по сравнению с обычными оптопарами.
• Требуется внешнее питание для выходной части.
• Может быть подвержен деградации светодиода со временем (хотя у onsemi обычно долгий срок службы).
• Ограниченная нагрузочная способность выходного каскада по сравнению с реле.
• Общее назначение:

Оптопара HCPL2611SDM предназначена для высокоскоростной передачи цифровых сигналов с электрической изоляцией между двумя несвязанными цепями. Она используется для предотвращения распространения шумов, перенапряжений и земляных петель, обеспечивая при этом целостность сигнала.

• В каких устройствах применяется:
• Промышленная автоматика и управление: Изоляция между контроллерами и исполнительными механизмами, интерфейсы PLC, датчики.
• Источники питания: Обратная связь в импульсных источниках питания, защита от перенапряжения.
• Медицинское оборудование: Изоляция между пациентом и электронными схемами.
• Телекоммуникационное оборудование: Изоляция линий связи, интерфейсы RS-232/485.
• Приводы двигателей: Изоляция цепей управления от силовых цепей.
• Системы сбора данных: Защита аналоговых и цифровых входов.
• Высоковольтные системы: Управление переключателями и реле.
• Военная и аэрокосмическая техника: Благодаря расширенному температурному диапазону и высокой надежности.
