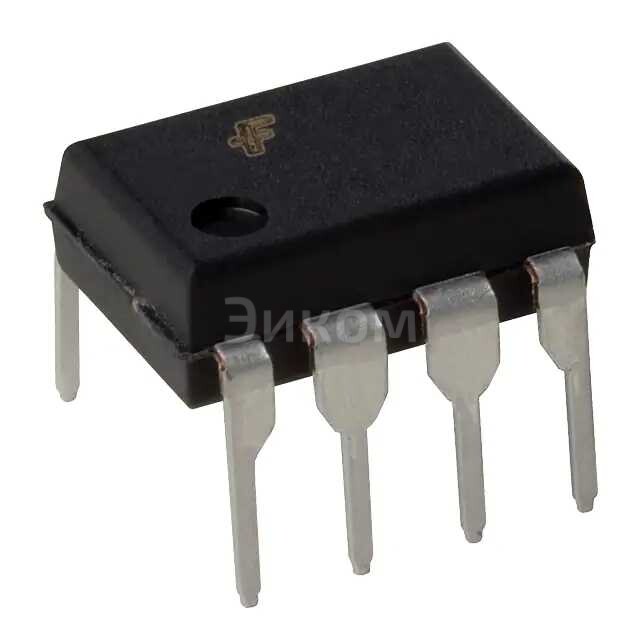

HCPL2630V

HCPL2630V

HCPL2630V
;
HCPL2630V

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена HCPL2630V при покупке от 156 шт 358.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL2630V с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL2630V

HCPL2630V Fairchild Semiconductor Оптрон: LOGIC IC OUTPUT OPTOCOUPLER, 2-E

  • Основные параметры:
    • Количество каналов: 2
    • Тип: Оптрон с логическим выходом
    • Ток прямого тока, входной: 25 mA
    • Диодный ток: 100 mA
    • Уровень выходного сигнала, номинальный: 2.4 V
    • Уровень входного сигнала, номинальный: 5 V
    • Время перехода, максимальное: 7 μs
    • Сопротивление изоляции: >100 MΩ (500 В)
  • Плюсы:
    • Высокая надежность и долговечность
    • Отсутствие электрической связи между входом и выходом
    • Защита от перегрузок и скачков напряжения
    • Малый размер и легкость интеграции в электронные системы
  • Минусы:
    • Замедление скорости передачи сигнала по сравнению с прямой проводкой
    • Общее увеличение стоимости из-за использования дополнительных компонентов
  • Общее назначение:
    • Изоляция цифровых сигналов
    • Защита микросхем от вредоносных импульсов
    • Передача данных между различными блоками или устройствами
  • Применение в устройствах:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Системы безопасности
    • Электронные часы и другие портативные устройства
    • Медицинское оборудование
Выбрано: Показать

Характеристики HCPL2630V

  • Количество каналов
    2
  • Входы - Сторона 1/Сторона 2
    2/0
  • Изоляционное напряжение
    2500Vrms
  • Помехоустойчивость (Мин)
    10kV/µs (Typ)
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    10Mbps
  • Задержка распространения tpLH / tpHL (Макс)
    75ns, 75ns
  • Время нарастания / Время затухания (Номинальное)
    50ns, 12ns
  • Прямое напряжение (Vf)
    1.4V
  • Прямой ток (If) (Max)
    30mA
  • Напряжение питания
    4.5V ~ 5.5V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    8-DIP
  • Base Product Number
    HCPL2630
  • 1336 шт
    3-6 недель
Минимально и кратно 156 шт
  • Количество
    Цена
  • 156
    358 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена HCPL2630V при покупке от 156 шт 358.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL2630V с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL2630V

HCPL2630V Fairchild Semiconductor Оптрон: LOGIC IC OUTPUT OPTOCOUPLER, 2-E

  • Основные параметры:
    • Количество каналов: 2
    • Тип: Оптрон с логическим выходом
    • Ток прямого тока, входной: 25 mA
    • Диодный ток: 100 mA
    • Уровень выходного сигнала, номинальный: 2.4 V
    • Уровень входного сигнала, номинальный: 5 V
    • Время перехода, максимальное: 7 μs
    • Сопротивление изоляции: >100 MΩ (500 В)
  • Плюсы:
    • Высокая надежность и долговечность
    • Отсутствие электрической связи между входом и выходом
    • Защита от перегрузок и скачков напряжения
    • Малый размер и легкость интеграции в электронные системы
  • Минусы:
    • Замедление скорости передачи сигнала по сравнению с прямой проводкой
    • Общее увеличение стоимости из-за использования дополнительных компонентов
  • Общее назначение:
    • Изоляция цифровых сигналов
    • Защита микросхем от вредоносных импульсов
    • Передача данных между различными блоками или устройствами
  • Применение в устройствах:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Системы безопасности
    • Электронные часы и другие портативные устройства
    • Медицинское оборудование
Выбрано: Показать

Характеристики HCPL2630V

  • Количество каналов
    2
  • Входы - Сторона 1/Сторона 2
    2/0
  • Изоляционное напряжение
    2500Vrms
  • Помехоустойчивость (Мин)
    10kV/µs (Typ)
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    10Mbps
  • Задержка распространения tpLH / tpHL (Макс)
    75ns, 75ns
  • Время нарастания / Время затухания (Номинальное)
    50ns, 12ns
  • Прямое напряжение (Vf)
    1.4V
  • Прямой ток (If) (Max)
    30mA
  • Напряжение питания
    4.5V ~ 5.5V
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    8-DIP
  • Base Product Number
    HCPL2630
