Каталог
Разъемы
Прямоугольные соединители
HTSW-140-22-F-T-LL
  • В избранное
HTSW-140-22-F-T-LL

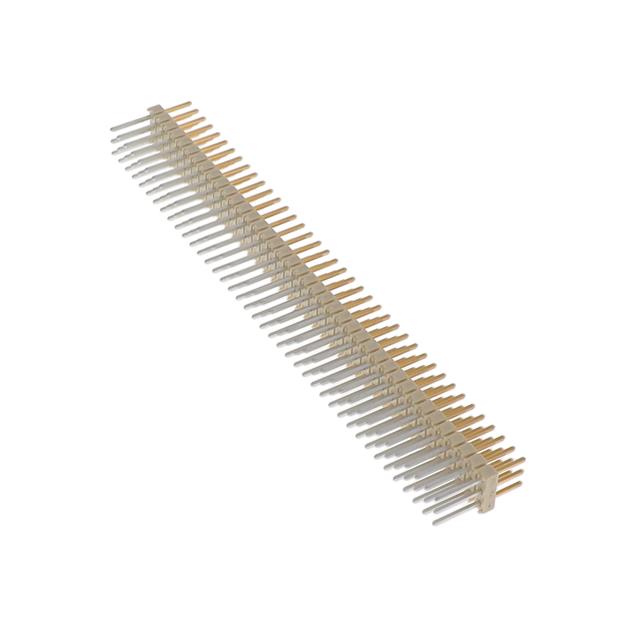

HTSW-140-22-F-T-LL соединитель прямоугольный, Header, Male Pin, 120 позиций, 3 ряда

  • В избранное
HTSW-140-22-F-T-LL
HTSW-140-22-F-T-LL

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Samtec Inc.
  • Артикул:
    HTSW-140-22-F-T-LL
  • Описание:
    Прямоугольный разъём: количество позиций 120, монтаж в отверстия (THT), материал контактов фосфорная бронза, класс воспламеняемости материала UL94 V-0Все характеристики

Стоимость зависит от количества электронных компонентов. Минимальная цена 1 205 ₽/шт, купить HTSW-140-22-F-T-LL с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • 15 шт
    3-6 недель

1 шт. по 1 ₽/шт

0 ₽

  • Количество
    Цена с НДС
  • 1
    1 455 ₽
  • 10
    1 422 ₽
  • 25
    1 390 ₽
  • 50
    1 307 ₽
  • 100
    1 205 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
Доставка

Характеристики

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    120
  • Количество рядов
    3
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole
  • Тип вывода
    Kinked Pin, Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.230" (5.84mm)
  • Contact Length - Post
    0.300" (7.62mm)
  • Overall Contact Length
    0.630" (16.00mm)
  • Insulation Height
    0.100" (2.54mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    3.00µin (0.076µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Liquid Crystal Polymer (LCP)
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Natural
  • Current Rating (Amps)
    Varies by Wire Gauge
  • Base Product Number
    HTSW-140

Техническая документация

 Техническая информация
pdf. 0 kb

Описание

HTSW-140-22-F-T-LL Samtec Inc. CONN HEADER VERT 120POS 2.54MM

  • Основные параметры:
    • Тип: вертикальный разъем (CONN HEADER VERT)
    • Количество контактов: 120
    • Шаг контактов: 2.54 мм
    • Производитель: Samtec Inc.
  • Плюсы:
    • Высокая надежность и долговечность
    • Устойчивость к истиранию и коррозии
    • Простота установки и демонтажа
    • Быстрое соединение и отсоединение
  • Минусы:
    • Высокая стоимость по сравнению с другими типами разъемов
    • Занимает больше места из-за большого количества контактов
  • Общее назначение: Используется для передачи данных и сигнализации в различных устройствах.
  • В каких устройствах применяется:
    • Системы управления (SCADA)
    • Компьютеры и серверы
    • Автомобильная электроника
    • Авиационное оборудование
    • Медицинское оборудование
    • Промышленное оборудование

Альтернативные маркировки

  • HTSW-140-22-F-T-LL-ND
