KSZ8081MNXIA

KSZ8081MNXIA - это однокристальный приемопередатчик физического уровня (PHY) 10/100 BASE-TX, разработанный Microchip Technology. Он предназначен для обеспечения надежного и экономичного подключения Ethernet.

• Основные параметры:
• Стандарты Ethernet: 10BASE-T, 100BASE-TX (IEEE 802.3)
• Интерфейс: MII (Media Independent Interface)
• Напряжение питания: 3.3V (цифровое), 1.8V/3.3V (аналоговое)
• Потребление энергии: Низкое

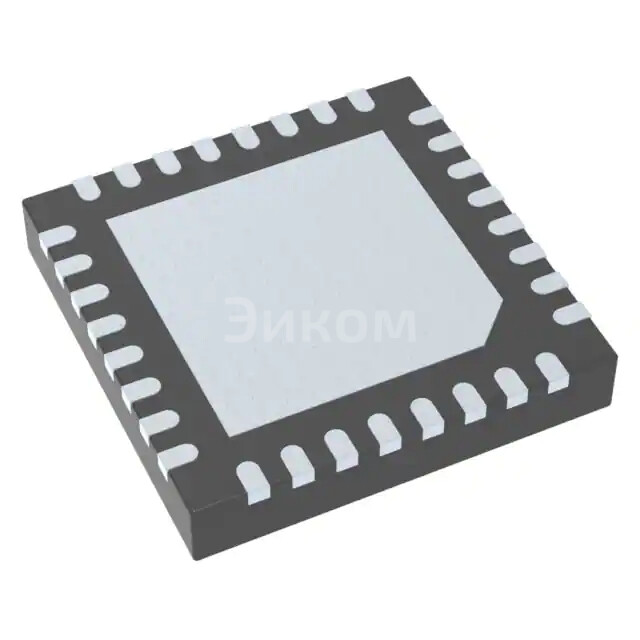

• Корпус: 32-контактный QFN (KSZ8081MNXIA указывает на этот тип корпуса)
• Встроенный регулятор напряжения 1.2V
• Поддержка Auto-MDI/MDI-X
• Поддержка Auto-Negotiation (автоматическое согласование скорости и режима дуплекса)
• Встроенный генератор тактовой частоты (кристалл 25 МГц)
• Функции энергосбережения: Power-Down Mode, HP Auto-MDI/MDI-X (для экономии энергии при отсутствии активности)
• Кабельная диагностика: LinkMD TDR (Time Domain Reflectometry) для определения неисправностей кабеля
• Плюсы:
• Высокая степень интеграции: объединяет многие функции на одном кристалле, упрощая дизайн и уменьшая количество внешних компонентов.
• Низкое энергопотребление: подходит для устройств с батарейным питанием или с ограничениями по мощности.
• Надежная работа: соответствует стандартам IEEE 802.3, обеспечивает стабильное соединение.
• Простота использования: интерфейс MII является стандартным, что упрощает интеграцию с различными MAC-контроллерами.
• Функция Auto-MDI/MDI-X: устраняет необходимость в кроссоверных кабелях, упрощая подключение.
• Кабельная диагностика LinkMD: помогает быстро выявлять и устранять проблемы с кабелем.
• Компактный корпус: 32-контактный QFN экономит место на печатной плате.
• Минусы:
• Ограничение скорости: только 10/100 Мбит/с, не подходит для гигабитных или более высокоскоростных приложений.
• Отсутствие некоторых расширенных функций: по сравнению с более дорогими и сложными PHY, может не иметь некоторых функций, таких как поддержка PoE (Power over Ethernet) или более сложных механизмов управления питанием.
• Требует внешних компонентов: хотя и высоко интегрирован, все же требует некоторых внешних пассивных компонентов (конденсаторы, резисторы, трансформатор Ethernet).
• Общее назначение:
• KSZ8081MNXIA предназначен для обеспечения физического уровня подключения Ethernet в различных встраиваемых системах и сетевых устройствах. Он преобразует цифровые данные от MAC-контроллера в аналоговые сигналы, пригодные для передачи по витой паре, и наоборот.
• В каких устройствах применяется:
• Встраиваемые системы: одноплатные компьютеры (SBC), микроконтроллерные платы с поддержкой Ethernet.
• Промышленная автоматизация: промышленные контроллеры, HMI (Human Machine Interface), датчики с Ethernet-интерфейсом.
• Сетевое оборудование: простые маршрутизаторы, коммутаторы с небольшим количеством портов, сетевые адаптеры.
• IoT-устройства: шлюзы IoT, умные домашние устройства, которые требуют проводного Ethernet-соединения.
• Бытовая электроника: сетевые медиаплееры, принтеры, IP-камеры.
• Телекоммуникационное оборудование: CPE (Customer Premises Equipment), модемы.
