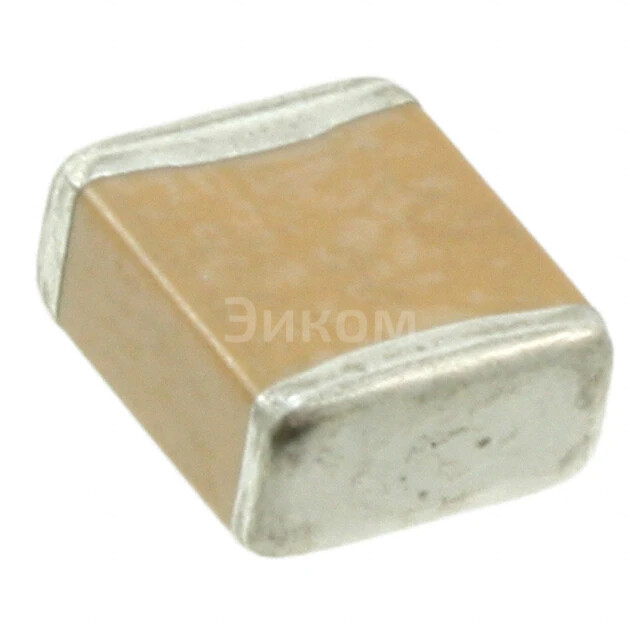

KTS250B226M55N0T00 конденсатор керамический, 22мкФ, 25В, X7R

Основные параметры:

• Ёмкость: 22 мкФ (микрофарада)
• Номинальное напряжение: 25 В (вольт)
• Диэлектрик: X7R (класс II, керамика)
• Типоразмер корпуса: 2220 (метрический: 5750, 5.7 мм x 5.0 мм)
• Производитель: Chemi-Con (United Chemi-Con)
• Код детали: KTS250B226M55N0T00

Плюсы:

• Высокая ёмкость для керамического конденсатора данного типоразмера.
• Диэлектрик X7R обеспечивает относительно стабильную ёмкость в широком диапазоне температур (от -55°C до +125°C), хотя и с допустимым изменением до ±15%.
• Низкое эквивалентное последовательное сопротивление (ESR) и индуктивность (ESL) по сравнению с электролитическими конденсаторами, что важно для высокочастотных приложений и фильтрации шумов.
• Компактный типоразмер 2220 для относительно большой ёмкости.
• Долгий срок службы и высокая надёжность, характерные для керамических конденсаторов.
• Отсутствие полярности, что упрощает монтаж.

Минусы:

• Ёмкость может значительно изменяться под воздействием приложенного постоянного напряжения (DC bias effect), особенно для диэлектриков класса II, таких как X7R.
• Ёмкость может также незначительно изменяться с температурой, хоть и в пределах, установленных для X7R.
• Механическая хрупкость по сравнению с другими типами конденсаторов.
• Может проявлять пьезоэлектрический эффект (шум) при воздействии механических вибраций или быстро изменяющегося напряжения.

Общее назначение:

• Фильтрация и сглаживание напряжения в цепях питания.
• Развязка питания (decoupling) для микросхем и других активных компонентов, подавление высокочастотных шумов.
• Использование в качестве накопительного элемента в импульсных преобразователях напряжения (DC-DC конвертерах).
• Применение в цепях синхронизации и времязадающих цепях (хотя для высокой точности обычно используют C0G/NP0).

В каких устройствах применяется:

• Компьютерная техника (материнские платы, видеокарты, SSD).
• Телекоммуникационное оборудование (маршрутизаторы, коммутаторы, базовые станции).
• Промышленная электроника и автоматика.
• Бытовая электроника (телевизоры, аудио-видео аппаратура, игровые приставки).
• Автомобильная электроника (системы управления двигателем, информационно-развлекательные системы).
• Светодиодное освещение (драйверы питания).
• Медицинское оборудование.
