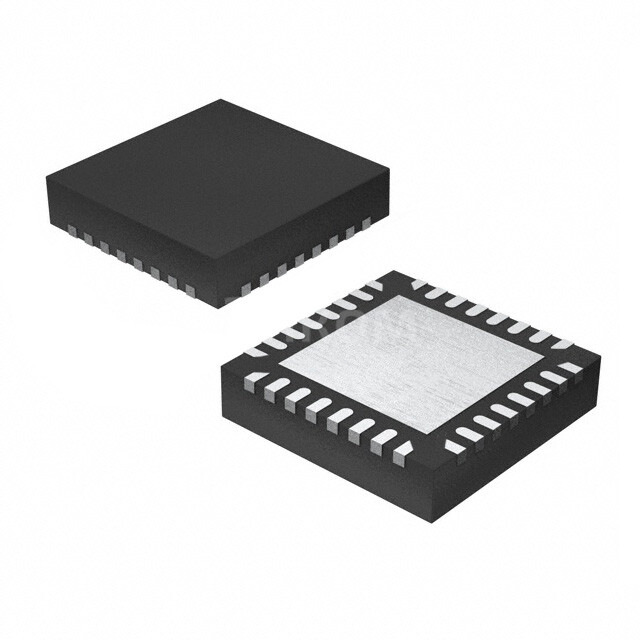

LCMXO2-1200HC-6SG32C

Основные параметры микросхемы LCMXO2-1200HC-6SG32C:

• Семейство: MachXO2
• Количество логических элементов (LUTs): 1200 (это 1200 блоков LUT4, каждый из которых может быть настроен как 4-входовая таблица истинности)
• Количество I/O (входов/выходов): 21
• Корпус: 32-выводной QFN (Quad Flat No-leads)
• Скоростной класс: -6 (указывает на максимальную рабочую частоту, чем меньше число, тем быстрее)
• Рабочее напряжение: 2.5V/3.3V (HC)
• Встроенная Flash-память: Да (для конфигурации)
• Встроенные блоки DSP: Нет
• Встроенные RAM-блоки: Да (для хранения данных)
• Рабочая температура: Коммерческий диапазон (0°C до 85°C)

Плюсы:

• Низкое энергопотребление, что делает его пригодным для портативных и маломощных устройств.
• Интегрированная Flash-память для хранения конфигурации, что упрощает дизайн и уменьшает количество внешних компонентов.
• Малый форм-фактор корпуса 32-QFN, что позволяет использовать его в компактных устройствах.
• Гибкость FPGA позволяет реализовать пользовательскую логику, протоколы и интерфейсы.
• Наличие встроенных PLL (Phase-Locked Loop) для генерации тактовых сигналов.
• Доступная стоимость для малой и средней сложности проектов.

Минусы:

• Относительно небольшое количество логических элементов и I/O, что ограничивает сложность реализуемых проектов.
• Отсутствие специализированных блоков DSP может быть недостатком для приложений, требующих интенсивных цифровых сигнальных обработок.
• Не подходит для высокопроизводительных приложений, требующих очень высоких тактовых частот или большого количества логики.
• Требует определённых навыков в HDL-программировании (Verilog/VHDL) для разработки.

Общее назначение:

Lattice MachXO2-1200HC является маломощной, недорогой FPGA, предназначенной для приложений, где требуется гибкая логика, но объём и сложность проекта невелики. Он идеально подходит для реализации различных функций управления, интерфейсных мостов, небольших конечных автоматов, а также для замены нескольких мелких логических микросхем (glue logic).

В каких устройствах применяется:

• Промышленная автоматизация: Контроллеры, интерфейсные адаптеры, датчики.
• Потребительская электроника: Интерфейсы для дисплеев, управление периферией, маломощные контроллеры.
• Медицинское оборудование: Портативные устройства, системы мониторинга.
• Коммуникационное оборудование: Мосты протоколов, адаптеры.
• Встраиваемые системы: Управление питанием, загрузчики, пользовательские интерфейсы.
• Различные устройства, где требуется "glue logic" или небольшая пользовательская логика для сопряжения компонентов.
