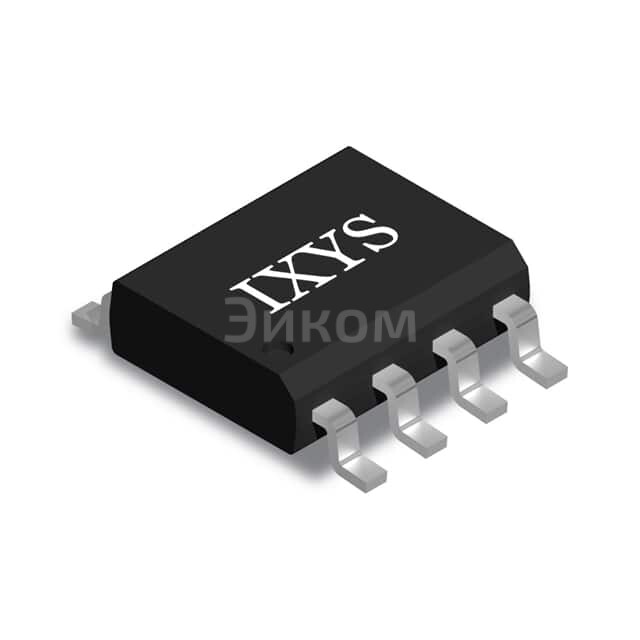

LF2104NTR

LF2104NTR от Littelfuse Inc. – это микросхема драйвера затвора полумостового типа (Half-Bridge Gate Driver) с выходным током 0.13A. Она предназначена для управления мощными MOSFET или IGBT транзисторами в полумостовых конфигурациях.

• Основные параметры:
• Тип: Драйвер затвора полумостовой (Half-Bridge Gate Driver)
• Выходной ток: 0.13A (130 мА) – это пиковый ток, который драйвер может подавать на затвор транзистора для его быстрого включения/выключения.
• Рабочее напряжение: Обычно такие драйверы работают с напряжением питания от 5В до 20В, управляя силовыми транзисторами с гораздо более высоким напряжением.
• Число выходов: 2 (для управления верхним и нижним транзисторами полумоста).
• Защитные функции: Часто включают защиту от пониженного напряжения (UVLO), задержку распространения сигнала, защиту от сквозного тока.
• Корпус: Обычно SOIC, MSOP или подобный, для поверхностного монтажа.
• Плюсы:
• Интегрированное решение: Упрощает схему, уменьшает количество компонентов по сравнению с дискретными решениями.
• Высоковольтная изоляция: Многие полумостовые драйверы имеют встроенную схему смещения и логику сдвига уровня, позволяющую управлять верхним плечом полумоста относительно высокого напряжения.
• Быстрое переключение: Обеспечивает быстрый заряд/разряд затвора, что минимизирует потери при переключении мощных транзисторов.
• Защитные функции: Повышают надежность системы.
• Компактность: Малый размер корпуса.
• Минусы:
• Ограниченный выходной ток: 0.13A подходит для управления MOSFET/IGBT средней мощности. Для очень мощных транзисторов может потребоваться драйвер с большим током или буферные каскады.
• Чувствительность к помехам: Как и любая высокоскоростная цифровая/аналоговая микросхема, требует тщательной разводки печатной платы для минимизации шумов.
• Общее назначение:
• Основное назначение – эффективное управление двумя силовыми транзисторами (MOSFET или IGBT) в полумостовой конфигурации. Эти драйверы преобразуют низковольтные логические сигналы управления от микроконтроллера или DSP в мощные сигналы, необходимые для быстрого и надежного включения/выключения силовых транзисторов, работающих при высоких напряжениях.
• В каких устройствах применяется:
• Импульсные источники питания (SMPS): Например, в DC-DC преобразователях, AC-DC преобразователях.
• Инверторы: Для преобразования постоянного тока в переменный, например, в солнечных инверторах, ИБП (источниках бесперебойного питания).
• Электроприводы: Управление двигателями постоянного и переменного тока.
• Светодиодные драйверы: В мощных светодиодных системах освещения.
• Зарядные устройства: Для аккумуляторов.
• Индукционные нагреватели.
