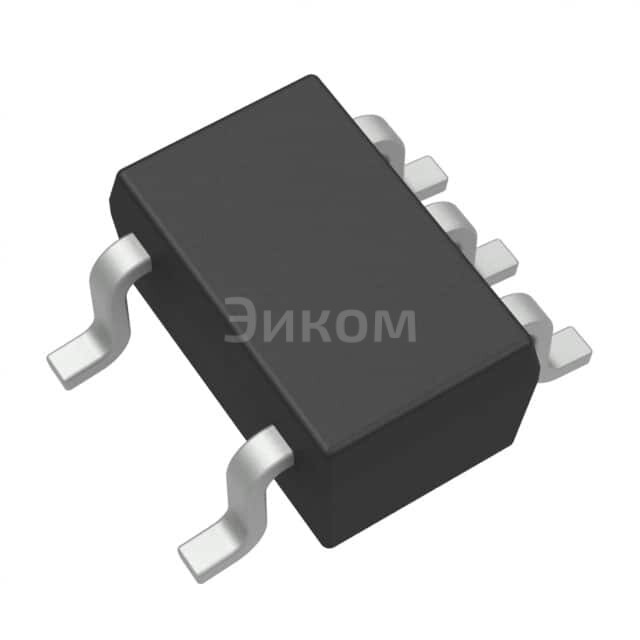

LM20CIM7

Основные параметры:

• Тип датчика: аналоговый датчик температуры.
• Диапазон измерения температуры: от -55°C до +130°C.
• Выходной сигнал: аналоговое напряжение, прямо пропорциональное температуре.
• Точность: обычно ±2°C при комнатной температуре, ±3°C по всему диапазону.
• Напряжение питания: обычно от 2.4 В до 5.5 В.
• Корпус: SC70-5 (5-выводной корпус для поверхностного монтажа).
• Потребляемый ток: очень низкий, обычно в пределах нескольких микроампер.

Плюсы:

• Широкий диапазон измерения температуры.
• Низкое энергопотребление, что делает его идеальным для устройств с батарейным питанием.
• Малый размер корпуса SC70-5, подходящий для компактных устройств.
• Линейная зависимость выходного напряжения от температуры, упрощающая калибровку и обработку данных.
• Не требует внешних компонентов для работы (кроме конденсатора для фильтрации питания).
• Относительно низкая стоимость.

Минусы:

• Аналоговый выход требует аналого-цифрового преобразователя (АЦП) для использования с микроконтроллерами.
• Точность может быть недостаточной для некоторых высокоточных применений.
• Чувствителен к шумам в цепи питания, требуя хорошей фильтрации.
• Диапазон рабочих температур может быть ограничен для экстремальных условий.

Общее назначение:

Датчик LM20CIM7 предназначен для измерения температуры в различных электронных устройствах, где требуется компактное, недорогое и энергоэффективное решение. Он преобразует температуру окружающей среды в аналоговый электрический сигнал, который может быть легко считан и обработан другими компонентами системы.

Применяется в следующих устройствах:

• Портативные электронные устройства (например, смартфоны, планшеты, носимые гаджеты).
• Устройства Интернета вещей (IoT) для мониторинга окружающей среды.
• Системы контроля температуры в бытовой технике (например, холодильники, термостаты).
• Промышленное оборудование для базового мониторинга температуры.
• Медицинские приборы (например, термометры, устройства для мониторинга пациента).
• Системы управления батареями.
• Климатические системы и системы отопления, вентиляции и кондиционирования (HVAC).
