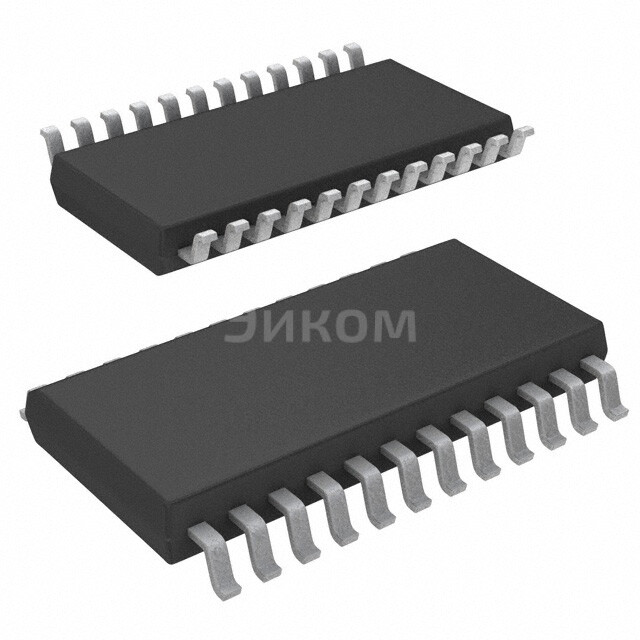

LTC1436ACGN#PBF

LTC1436ACGNPBF – это синхронный понижающий (buck) контроллер от Analog Devices, предназначенный для управления импульсными источниками питания. Он управляет внешними MOSFET-транзисторами для обеспечения высокой эффективности и гибкости в проектировании.

Основные параметры:

• Напряжение питания: 4.5В – 28В
• Ток коммутации: до 20А (в зависимости от внешних MOSFET)
• Частота переключения: 300 кГц – 2.8 МГц (программируемая)
• Встроенный синхронный выпрямитель
• Низкое падение напряжения на выходе
• Встроенные защитные функции: ограничение тока, защита от перегрева, отключение при перенапряжении
• Корпус: 24-выводной SSOP

Плюсы:

• Высокая эффективность благодаря синхронному выпрямлению
• Широкий диапазон входных напряжений
• Гибкость в выборе внешних компонентов
• Встроенные защитные функции повышают надежность
• Компактный корпус

Минусы:

• Требует внешних MOSFET-транзисторов и компонентов
• Более сложная схема по сравнению с готовыми импульсными стабилизаторами

Общее назначение:

LTC1436ACGNPBF используется для создания эффективных импульсных источников питания понижающего типа. Он подходит для применения, где требуется широкий диапазон входных напряжений, высокая эффективность и гибкость в проектировании.

Применяется в:

• Промышленные источники питания
• Портативные устройства
• Системы управления электропитанием
• Автомобильные приложения
• Регуляторы напряжения для процессоров и памяти
