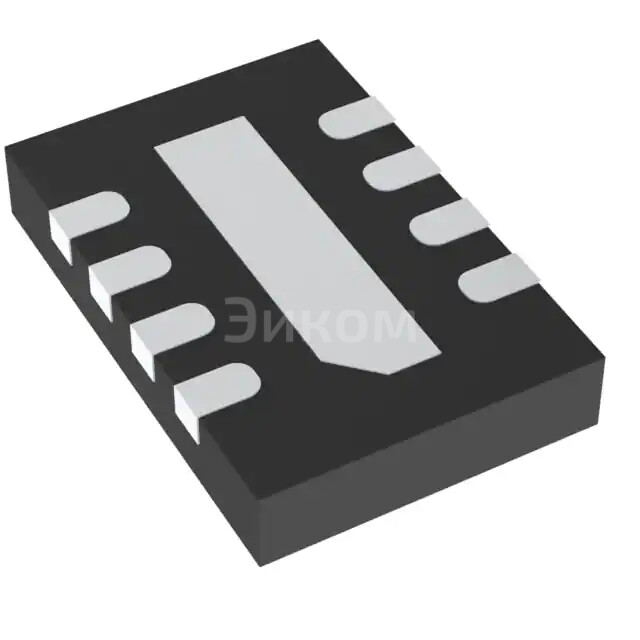

LTC3872HDDB-1#TRMPBF

Основные параметры:

• Тип: Контроллер повышающего преобразователя (Boost Regulator Controller).
• Корпус: 8-выводной DFN (Dual Flat No-Lead).
• Напряжение питания: Широкий диапазон входного напряжения, обычно от 2.7В до 24В (для LTC3872).
• Частота переключения: Фиксированная или программируемая, обычно в диапазоне от 100 кГц до 650 кГц.
• Режим работы: Токовый режим (Current Mode) для быстрой реакции на переходные процессы и стабильности.
• Защита: Защита от перегрузки по току, защита от пониженного напряжения на входе (UVLO), тепловая защита.
• Особенности: Встроенный драйвер MOSFET, возможность синхронизации, мягкий старт.

Плюсы:

• Высокая эффективность: Благодаря токовому режиму управления и оптимизированной архитектуре.
• Малый размер: Компактный корпус DFN позволяет создавать миниатюрные решения.
• Гибкость: Поддержка широкого диапазона входных напряжений и возможность настройки частоты переключения.
• Надежность: Встроенные функции защиты повышают надежность системы.
• Простота использования: Интегрированный драйвер упрощает схему.

Минусы:

• Требуется внешний MOSFET: Микросхема является контроллером, а не полным преобразователем.
• Сложность проектирования: Для оптимальной работы требуется тщательный выбор внешних компонентов (индуктор, конденсаторы, MOSFET).
• Ограниченная мощность: Максимальная выходная мощность зависит от выбранного внешнего MOSFET и других компонентов.

Общее назначение:

Микросхема LTC3872HDDB-1TRMPBF предназначена для построения высокоэффективных повышающих преобразователей напряжения. Она управляет внешним силовым MOSFET-транзистором для преобразования низкого входного напряжения в более высокое выходное напряжение. Идеально подходит для применений, где требуется стабильное и регулируемое выходное напряжение от источника с изменяющимся или более низким напряжением.

В каких устройствах применяется:

• Портативные электронные устройства: Ноутбуки, планшеты, смартфоны (для питания дисплеев, подсветки или других подсистем).
• Источники бесперебойного питания (ИБП): Для повышения напряжения батареи до требуемого уровня.
• Автомобильная электроника: Системы питания, где требуется повышение напряжения от бортовой сети.
• Промышленное оборудование: Системы сбора данных, датчики, где требуется эффективное преобразование напряжения.
• Светодиодное освещение: Драйверы для питания светодиодов.
• Медицинское оборудование: Портативные устройства, требующие стабильного питания.
