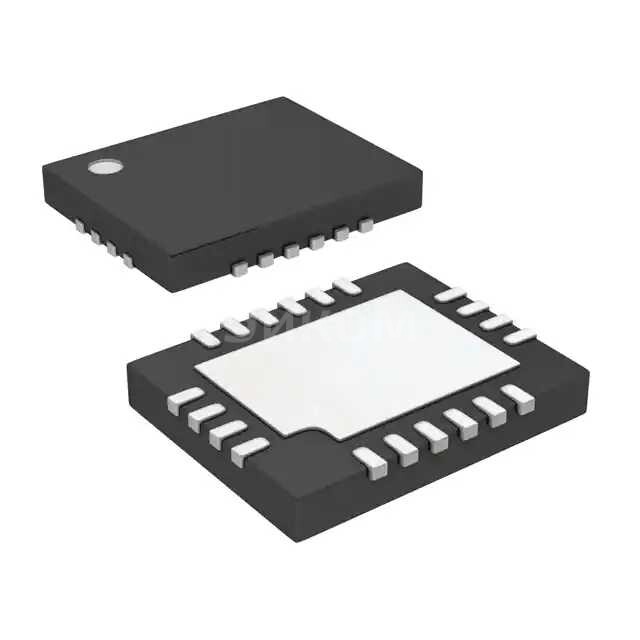

LTC4331HUFD#PBF

LTC4331HUFD#PBF от Analog Devices Inc. - это микросхема-расширитель шины I2C, предназначенная для передачи сигналов I2C на большие расстояния по дифференциальной линии.

Основные параметры:

• Тип: Расширитель I2C.
• Интерфейс: I2C (на локальной стороне), дифференциальный (на удаленной стороне).
• Скорость передачи данных: Поддерживает стандартные скорости I2C, включая Fast-mode (400 кГц) и Fast-mode Plus (1 МГц).
• Напряжение питания: Широкий диапазон, обычно от 2.9 В до 5.5 В.
• Рабочий температурный диапазон: Промышленный (-40°C до +125°C).
• Корпус: UFD (QFN-20).
• Защита: Встроенная защита от электростатического разряда (ESD) и перенапряжения.
• Дальность передачи: До нескольких сотен метров, в зависимости от кабеля и скорости.

Плюсы:

• Увеличение дальности передачи I2C: Позволяет использовать I2C в системах, где обычная длина шины недостаточна.
• Повышенная помехоустойчивость: Дифференциальная передача значительно снижает воздействие электромагнитных помех на линию связи.
• Гальваническая развязка (опционально): Может быть использован с оптопарами или цифровыми изоляторами для обеспечения гальванической развязки между локальной и удаленной сторонами.
• Простота использования: Минимизирует необходимость в сложном программном обеспечении для управления расширением.
• Широкий диапазон рабочих температур: Подходит для применения в промышленных условиях.
• Низкое энергопотребление: Эффективное использование энергии.

Минусы:

• Дополнительная сложность в схеме: Требуется дополнительная микросхема и дифференциальная линия.
• Стоимость: Увеличивает общую стоимость системы по сравнению с прямым подключением I2C.
• Ограниченная скорость: Хотя и поддерживает 1 МГц, на очень больших расстояниях скорость может быть ограничена.

Общее назначение:

LTC4331HUFD#PBF предназначен для расширения дальности действия шины I2C в системах, где стандартные ограничения длины шины I2C (обычно несколько десятков сантиметров) являются препятствием. Он преобразует сигналы I2C в дифференциальные сигналы для передачи по длинным кабелям, а затем обратно в I2C на удаленном конце. Это позволяет подключать I2C-устройства, расположенные на значительном расстоянии друг от друга, без потери целостности сигнала и с высокой помехоустойчивостью.

В каких устройствах применяется:

• Промышленные системы управления: Для связи с датчиками, исполнительными механизмами и другими периферийными устройствами, расположенными на больших расстояниях в условиях повышенных помех.
• Системы автоматизации зданий: Для управления освещением, климатом, безопасностью и другими подсистемами, разнесенными по зданию.
• Телекоммуникационное оборудование: Для связи между различными модулями и платами в больших системах.
• Медицинское оборудование: В устройствах, где требуется надежная связь на расстоянии.
• Автомобильная электроника: В системах, где необходимо передавать данные I2C между различными блоками управления в автомобиле.
• Серверное оборудование: Для мониторинга и управления компонентами, расположенными в разных частях стойки или серверной комнаты.
